Trong các công trình tòa nhà văn phòng, trung tâm thương mại, bệnh viện hay nhà máy công nghiệp, hệ thống thang máy không chỉ đóng vai trò di chuyển cốt lõi mà còn là điểm nhấn kiến trúc quan trọng. Việc gia công và lắp đặt ốp thang máy inox - cabin đòi hỏi độ chính xác cơ khí tuyệt đối, đảm bảo cả tính thẩm mỹ bề mặt lẫn khả năng chịu lực, chống rung lắc trong quá trình vận hành. Bài viết dưới đây Butraco sẽ cung cấp tài liệu kỹ thuật chi tiết về vật liệu, tiêu chuẩn dung sai gia công và các giải pháp ốp inox cabin thang máy, nhằm hỗ trợ các nhà thầu EPC, kiến trúc sư và kỹ sư thu mua bóc tách khối lượng (BOQ) một cách chuẩn xác nhất.
1. Khối lượng hạng mục ốp thang máy Inox - Cabin
Ốp thang máy inox là quá trình sử dụng các tấm thép không gỉ (inox) đã qua gia công chấn gấp CNC để bọc bảo vệ và trang trí cho các bộ phận cấu thành nên hệ thống thang máy. Một hạng mục gia công ốp thang máy tiêu chuẩn thường bao gồm các chi tiết cơ bản sau:

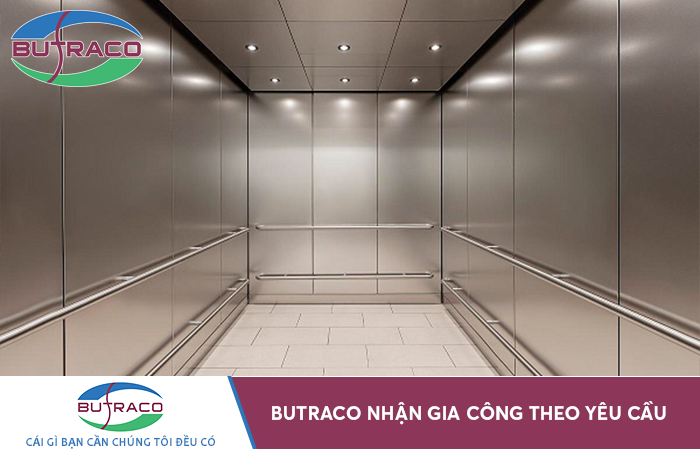

- Vách Cabin (Cabin Walls): Là các tấm inox khổ lớn bao quanh không gian bên trong thang máy. Yêu cầu kỹ thuật cần độ phẳng tuyệt đối, không bị móp méo và thường được gia cố thêm các thanh xương tăng cứng phía sau để chống rung

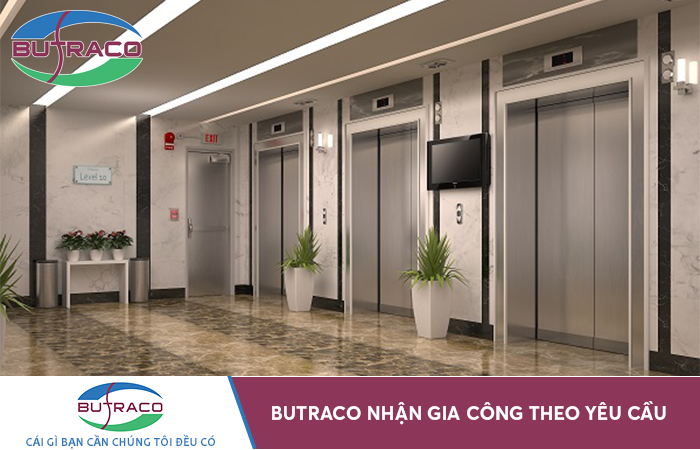

- Cửa tầng và Cửa Cabin (Landing Doors & Cabin Doors): Các tấm ốp cửa cần được chấn dập với dung sai cực thấp để đảm bảo hệ thống ray trượt đóng/mở êm ái, không cọ xát
- Khung bao cửa thang (Door Jambs): Gồm khung bao bản rộng và khung bao bản hẹp, có tác dụng che chắn phần khe hở giữa tường hố thang và hệ thống cửa, tạo sự chuyển tiếp liền mạch
- Trần và Sàn Cabin: Tấm ốp trần thường kết hợp cắt CNC hoa văn hoặc chấn chớp louver để thông gió và hắt sáng không gian. Sàn thang máy có thể dùng tấm inox gân nhám chống trượt đối với thang máy tải hàng
- Tay vịn thang máy (Handrails): Gia công từ thép ống hoặc thép hộp inox, đòi hỏi bề mặt đánh bóng nhẵn mịn, không có gờ kim loại sắc nhọn
2. Thông số cơ tính vật liệu inox gia công ốp thang máy

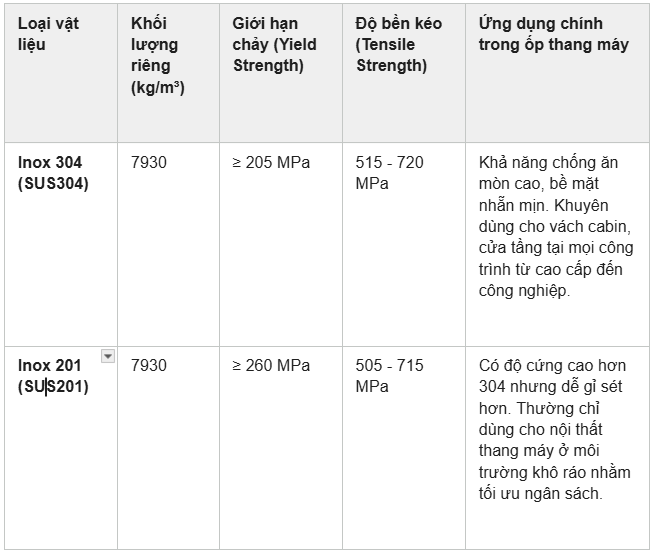

Đối với hạng mục ốp thang máy, vật liệu gia công đóng vai trò quyết định đến độ bền kết cấu và khả năng chống ăn mòn. Dưới đây là bảng thông số của vật liệu đạt chuẩn với các thông số cơ tính minh bạch như sau:
Lưu ý: Độ dày vật liệu thép tấm inox được sử dụng phổ biến nhất cho ốp vách và cửa cabin dao động từ 1.0mm đến 1.5mm. Đối với các bộ phận chịu lực trực tiếp hoặc dùng cho thang tải trọng lớn, kỹ sư cần chỉ định độ dày từ 1.5mm - 2.0mm để đảm bảo khả năng chống móp méo khi va đập.
3. Tiêu chuẩn bề mặt inox áp dụng cho cabin
Khác với các kết cấu giấu kín, ốp thang máy là sản phẩm phô bày trực tiếp ra ngoài. Do đó, tiêu chuẩn về bề mặt và bảo vệ chống ăn mòn rất khắt khe. Vật liệu inox tấm trước khi đưa vào chấn dập CNC sẽ được lựa chọn theo các tiêu chuẩn bề mặt sau:
- Bề mặt HL (Sọc Hairline): Bề mặt có các đường xước mảnh đồng đều. Đây là loại bề mặt phổ biến nhất cho vách cabin và cửa tầng vì đặc tính giảm phản xạ ánh sáng, dễ dàng vệ sinh và che đi các vết xước nhỏ phát sinh trong quá trình sử dụng.
- Bề mặt BA (Bóng gương): Bề mặt sáng bóng như gương. Thường được ứng dụng một phần trong vách cabin (làm vách phản chiếu tạo cảm giác rộng rãi cho không gian hẹp).
- Bề mặt 2B (Mờ): Mang bề mặt trơn nhẵn, hơi mờ, thường dùng cho các bộ phận khuất hoặc thang tải hàng không yêu cầu thẩm mỹ cao.
- Công nghệ mạ PVD (Vàng, Đồng, Đen): Đối với các dự án khách sạn 5 sao hoặc trung tâm thương mại cao cấp, phôi inox 304 bề mặt HL hoặc BA sẽ được xử lý mạ chân không PVD để tạo màu sắc sang trọng, tăng độ cứng bề mặt chống trầy xước.
4. Hệ thống tiêu chuẩn chế tạo và dung sai gia công
Sản xuất và gia công ốp thang máy inox không đơn thuần là việc cắt và chấn gấp, quy trình này phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn kỹ thuật quốc tế để đảm bảo chất lượng xuất xưởng đồng đều, đáp ứng yêu cầu lắp ghép khít của hệ thống ray thang máy.
4.1. Tiêu chuẩn thành phần vật liệu (JIS)
Tất cả vật liệu thép không gỉ cán nóng và cán nguội được chúng tôi đưa vào gia công đều tuân thủ tiêu chuẩn JIS G4304 / JIS G4305 (Nhật Bản). Mọi lô vật tư đều có chứng chỉ CO/CQ đi kèm, xác nhận rõ tỷ lệ hợp kim Crom, Niken, đảm bảo kết cấu không bị oxy hóa từ bên trong phôi.
4.2. Tiêu chuẩn dung sai hình học (ISO)
Do đặc thù cửa thang máy chuyển động liên tục, các chi tiết ốp inox phải phẳng và vuông vức, áp dụng tiêu chuẩn quốc tế ISO 2768-1 / ISO 2768-2 quy định về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai. Khe hở giữa các tấm ốp được kiểm soát ở mức ±0.1mm - ±0.5mm, không gây ra hiện tượng kích hoặc hở sáng.
5. Công nghệ gia công ốp thang máy
Để xử lý các tấm inox khổ lớn thành các chi tiết ốp thang máy chuẩn xác, nhà máy gia công phải ứng dụng hệ thống máy móc gia công kim loại tấm hiện đại, bao gồm:
- Cắt Laser Fiber CNC: Cắt phôi inox với độ chính xác cao, mép cắt nhẵn mịn không để lại bavia kim loại, không gây cháy hay biến dạng nhiệt đối với bề mặt Inox Hairline/BA.
- Chấn dập CNC (CNC Press Brake): Hệ thống máy chấn công suất lớn tạo ra các góc gập vuông vức (như góc chấn bao che hố thang, mép cửa). Công nghệ chấn hiện đại đảm bảo không gây nứt gãy biên dạng hoặc xước bề mặt lớp phủ nilon bảo vệ.
- Đột dập CNC (CNC Punching): Sử dụng để đột các lỗ cố định bảng điều khiển (bảng button), hệ thống đèn trần, hoặc đột lỗ lưới thoáng khí trên trần cabin.
- Bào rãnh V (V-Cutting): Đây là công đoạn bắt buộc đối với ốp thang máy cao cấp. Bào rãnh V CNC trước khi chấn giúp tạo ra các góc vuông 90 độ sắc sảo, bán kính góc chấn cực nhỏ, mang lại độ sắc nét hoàn hảo cho các góc cạnh của cửa và vách cabin.
6. Butraco - Đơn vị gia công ốp thang máy inox uy tín
Butraco Việt Nam sở hữu nhà máy sản xuất trực tiếp cùng dây chuyền thiết bị máy móc CNC hiện đại, đảm bảo gia công với:
- Tính minh bạch vật tư: Cung cấp đầy đủ hồ sơ nguồn gốc, chứng chỉ CO/CQ của phôi Inox 304/201 theo đúng tiêu chuẩn thiết kế yêu cầu.
- Chất lượng gia công chuẩn mực: Áp dụng hệ tiêu chuẩn dung sai ISO 2768, mọi chi tiết khung bao, vách cabin đều sẵn sàng lắp ghép tại công trường mà không cần xử lý, nắn sửa thủ công.
- Đáp ứng tiến độ dự án lớn: Sở hữu nhà máy quy mô công nghiệp, Butraco đủ khả năng cung ứng hạng mục ốp thang máy cho các tổ hợp tòa nhà cao tầng, chung cư thương mại đúng tiến độ cam kết.
