Tất tần tật về bản mã trong kết cấu thép: định nghĩa, thuật ngữ quốc tế và phân loại

Trong thi công nhà thép tiền chế, nhà xưởng công nghiệp và các công trình cơ khí hiện đại, bản mã đóng vai trò vô cùng quan trọng tại các điểm nút liên kết chịu lực. Việc hiểu rõ bản chất kỹ thuật, thuật ngữ chuyên ngành cùng các phương pháp gia công bản mã chuẩn xác sẽ giúp kỹ sư và nhà thầu đảm bảo an toàn tuyệt đối cho kết cấu. Bài viết này sẽ tổng hợp chi tiết từ A đến Z về dòng vật liệu cơ khí thiết yếu này.

1. Góc nhìn kỹ thuật: Bản mã là gì và nguyên lý chịu lực

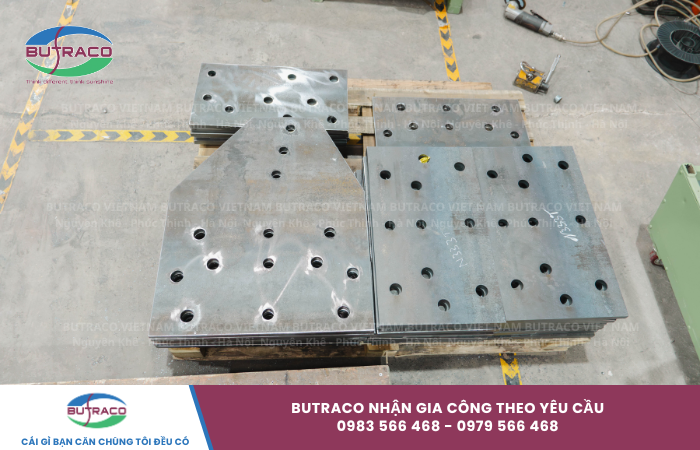

Bản mã (Gusset plate) là tấm kim loại – thường làm từ thép phẳng hoặc inox – được gia công định hình và đột lỗ chuẩn xác. Thiết bị này dùng để liên kết các đoạn cột, dầm, giàn kèo hoặc cố định chân cấu kiện với móng thông qua hệ thống bu-lông, đinh tán hoặc mối hàn chuyên dụng.

Hoạt động như một nút giao trung chuyển, bản mã phân phối các lực tập trung (lực dọc, lực cắt, mô-men uốn) từ các thanh chịu lực về điểm nút liên kết. Nhờ đó, ứng suất được phân tán đều, ngăn chặn hiện tượng biến dạng, vặn xoắn hay đổ sập hệ khung thép khi chịu tải trọng lớn từ gió bão hoặc động đất.

Độ dày của tấm bản mã được tính toán kỹ lưỡng dựa trên lực cắt và mô-men uốn tại nút liên kết:

• Công trình nhẹ (xà gồ, mái che): Độ dày thường từ 5 - 8 mm
• Nhà xưởng, nhà thép tiền chế: Sử dụng bản mã dày 10 - 18mm
• Chân cột chịu lực lớn, cầu đường: Yêu cầu độ dày từ 20 - 40mm hoặc lớn hơn để đảm bảo độ cứng vững tuyệt đối.

2. Bản mã trong tiếng Anh và tiếng Trung là gì?

Trong xu hướng hợp tác quốc tế và đọc bóc tách bản vẽ kỹ thuật từ các chủ đầu tư nước ngoài, việc nắm vững thuật ngữ chuyên ngành là cực kỳ cần thiết. Điều này giúp các kỹ sư giao tiếp chuẩn xác và hạn chế sai sót trong quá trình đặt hàng vật tư.

Dưới đây là tổng hợp các thuật ngữ bản mã thông dụng trong tiếng Anh và tiếng Trung:

Hệ thuật ngữ Anh - Việt:

• Gusset plate: Bản mã liên kết giàn, nút khung chịu lực chính.

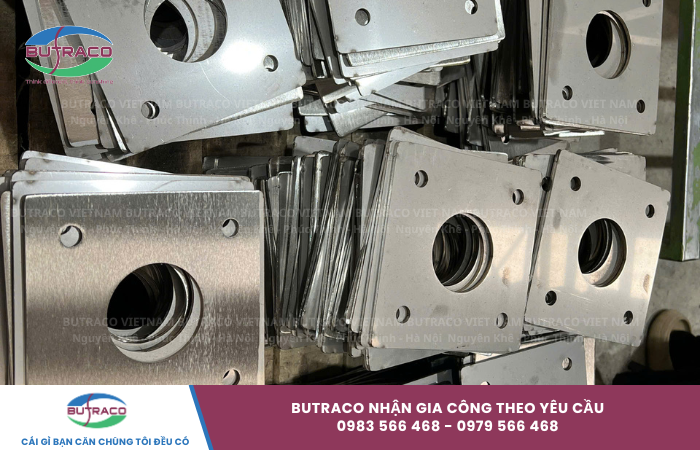

• Base plate / Sole plate: Bản mã chân cột, bản mã đế móng.
• Splice plate: Bản mã nối đầu dầm, bản mã nối cột.

Hệ thuật ngữ Trung - Việt:

• 节点板 (Jiédiǎn bǎn): Bản mã nút liên kết (dùng chung).
• 柱脚底板 (Zhù jiǎo dǐbǎn): Bản mã chân cột thép.
• 连接板 (Liánjiē bǎn): Tấm bản mã liên kết phụ.

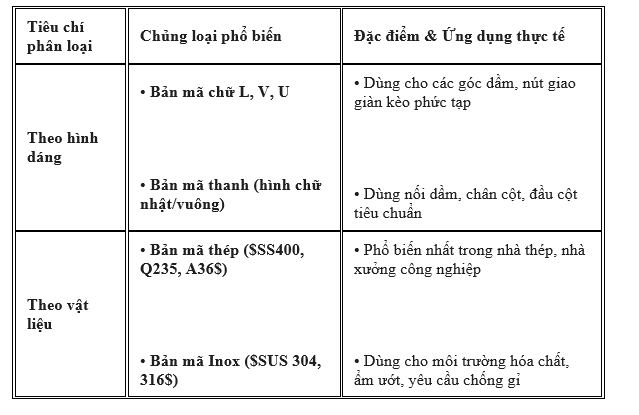

3. Phân loại bản mã và phương pháp gia công tối ưu nhất

Bản mã vô cùng đa dạng về hình dáng và chất liệu nhằm đáp ứng linh hoạt mọi vị trí lắp dựng trong thực tế. Sự kết hợp giữa chủng loại phù hợp và công nghệ cắt hiện đại sẽ quyết định trực tiếp đến chất lượng cấu kiện.

Công nghệ cắt bản mã hiện đại

• Phương pháp cắt phôi kim loại ảnh hưởng lớn đến độ mịn mạch cắt và tính chính xác của lỗ bu-lông:
• Cắt Plasma CNC: Tốc độ cắt nhanh, chi phí kinh tế nhưng đường cắt có độ vát nhẹ, cần xử lý lại nếu gia công tấm quá dày.

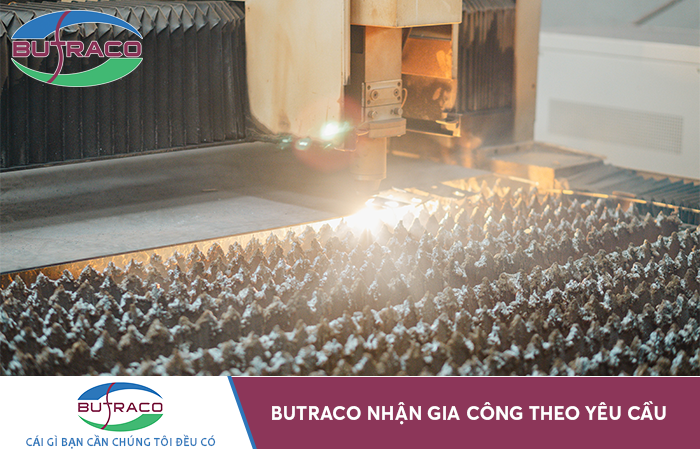

• Cắt Laser Fiber CNC: Công nghệ gia công đỉnh cao cho mạch cắt vuông góc tuyệt đối, mép cắt phẳng mịn không bavia, lỗ đột bu-lông chuẩn xác $100\%$ không cần sục lại.

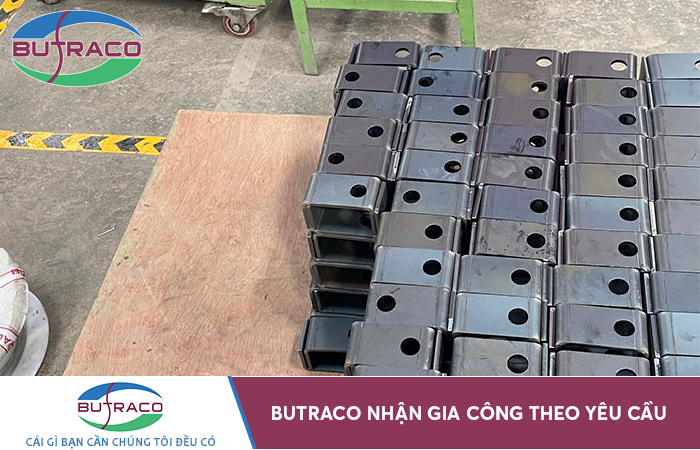

4. Butraco - Nhà máy gia công cắt bản mã CNC chính xác theo bản vẽ tại Hà Nội

Lựa chọn Butraco giúp đảm bảo các tấm bản mã đạt chuẩn kích thước, rút ngắn thời gian thi công và lắp đặt tại công trường:

• Cắt Laser CNC công suất lớn: Gia công chuẩn xác mọi biên dạng phức tạp từ thép tấm, inox tấm độ dày lớn, đường cắt phẳng mịn không bavia.
• Dung sai cơ khí cực nhỏ: Kích thước và lỗ bu-lông chuẩn từng milimet, đảm bảo thi công lắp dựng dễ dàng, không bị lệch tâm.
• Đạt chuẩn chất lượng: Cung cấp đầy đủ chứng chỉ CO/CQ phôi thép, hỗ trợ mạ kẽm nhúng nóng hoặc mạ điện phân chống gỉ theo yêu cầu dự án.
• Tiến độ nhanh, giá tận xưởng: Đáp ứng tốt các đơn hàng gấp hàng chục tấn với báo giá cạnh tranh trực tiếp không qua trung gian.

Tóm lại, bản mã là chi tiết tuy nhỏ nhưng đóng vai trò nền tảng quyết định đến độ bền vững và khả năng chịu tải của toàn bộ công trình kết cấu thép. Lựa chọn đúng chủng loại vật liệu cùng công nghệ gia công cắt Laser CNC chuẩn xác sẽ giúp chủ đầu tư nâng cao tuổi thọ công trình và tối ưu chi phí lắp dựng.
