Trong công tác thi công nền móng và lắp dựng kết cấu thép cho các dự án nhà xưởng công nghiệp, trạm biến áp hay tòa nhà cao tầng, việc đảm bảo truyền tải trọng lượng ổn định từ hệ thống cột thép xuống hệ móng cọc bê tông là yêu cầu tối quan trọng. Đóng vai trò là "mắt xích" trung gian chịu lực trực tiếp trong quá trình này chính là bản mã đầu cọc. Bài viết dưới đây sẽ cung cấp tài liệu kỹ thuật chuyên sâu, minh bạch nhằm hỗ trợ quý nhà thầu bóc tách khối lượng (BOQ) một cách chính xác nhất.
1. Bản mã đầu cọc là gì? Vai trò cốt lõi trong kết cấu nền móng

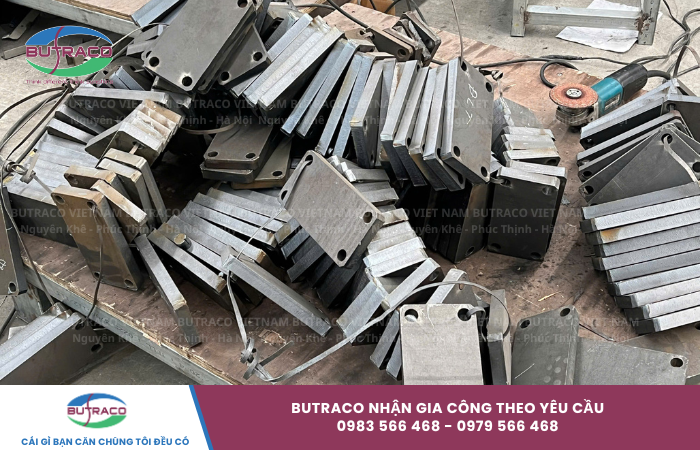

Bản mã đầu cọc (Pile cap base plate) là một tấm thép kết cấu dày (thường có hình vuông, hình chữ nhật hoặc hình tròn) được gia công cắt CNC và đột lỗ bu lông theo bản vẽ thiết kế. Cấu kiện này được hàn cố định trực tiếp vào các thanh thép chủ trên đỉnh cọc bê tông cốt thép, cọc nhồi hoặc cọc cừ thép, đóng vai trò như một mặt bích để liên kết chân cột thép của toàn bộ công trình phần thân với hệ móng dưới lòng đất.
Trong hệ thống kết cấu công trình, bản mã đầu cọc đảm nhận các chức năng kỹ thuật cốt lõi sau:
- Phân tán tải trọng: Bản mã đóng vai trò tiếp nhận toàn bộ tải trọng đứng (trọng lượng bản thân công trình) và tải trọng ngang (áp lực gió bão, chấn động) từ cột thép, sau đó phân bổ đều lực ép này xuống tiết diện bề mặt cọc bê tông. Điều này giúp ngăn chặn hiện tượng tập trung ứng suất gây nứt vỡ, phá hoại đỉnh cọc.
- Tạo điểm liên kết ngàm kiên cố: Thông qua các lỗ đột CNC chính xác, bản mã cho phép xỏ các bu lông móng (Anchor bolts) xuyên qua, tạo ra một liên kết ngàm ngầm cứng cáp giữa móng và cột trụ, chống lại lực nhổ và lực cắt trượt.
- Điều chỉnh cao độ và định vị: Việc thi công ép cọc dưới lòng đất thường gặp sai số về cao độ. Sử dụng bản mã đầu cọc giúp các kỹ sư đo đạc, chêm vá và cân chỉnh mặt phẳng (Leveling) chính xác tuyệt đối trước khi lắp dựng hệ thống khung thép phía trên.
2. Đặc tính cơ lý và Tiêu chuẩn thép gia công bản mã
Đối với một cấu kiện phải chịu tải trọng động và tải trọng tĩnh cực lớn, vật liệu đầu vào phải tuân thủ nghiêm ngặt các quy chuẩn quốc tế:
- Vật liệu Thép SS400 (Thép kết cấu carbon): Đây là mác thép cán nóng rất phổ biến trong gia công cơ khí trọng tải nặng. Thép SS400 có khối lượng riêng 7850 kg/m³. Đặc tính cơ lý của vật liệu này cực kỳ phù hợp cho nền móng với giới hạn chảy (Yield Strength) ≥ 245 MPa và độ bền kéo (Tensile Strength) dao động từ 400 - 510 MPa.
- Tiêu chuẩn mác thép áp dụng: Phôi thép tấm gia công bản mã phải đáp ứng tiêu chuẩn quốc tế ASTM A36 hoặc JIS G3101 (Tiêu chuẩn thép kết cấu carbon).
- Tiêu chuẩn dung sai gia công cơ khí: Quá trình cắt tạo hình bản mã và đột lỗ bu lông bằng hệ thống Laser/Plasma CNC tại Butraco luôn tuân thủ tiêu chuẩn quốc tế về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai ISO 2768-1 / ISO 2768-2. Độ chính xác này là bắt buộc, bởi nếu lỗ bu lông bị lệch dù chỉ 1-2mm, nhà thầu sẽ không thể lắp ráp mặt bích cột thép vào móng tại công trường.
3. Phân biệt bề mặt bản mã đầu cọc theo điều kiện môi trường
Bản chất của thép carbon (SS400) là vật liệu dễ bị oxy hóa và gỉ sét khi tiếp xúc trực tiếp với bùn đất, mạch nước ngầm hay môi trường bê tông ẩm ướt. Do đó, việc xác định phương pháp xử lý bề mặt bản mã trong hồ sơ thầu là vô cùng quan trọng:
- Bản mã thép đen (Chưa xử lý): Phôi thép SS400 sau khi cắt CNC được giữ nguyên trạng thái nguyên bản. Phương án này rất kinh tế, thường áp dụng cho các dự án mà ngay sau khi lắp ráp xong kết cấu, toàn bộ cụm móng và bản mã sẽ được đổ bê tông bọc kín (bê tông lót hoặc bê tông đài móng), cách ly hoàn toàn kim loại khỏi oxy và độ ẩm.
- Bản mã mạ kẽm nhúng nóng: Toàn bộ cấu kiện thép sau gia công được nhúng vào bể kẽm nóng chảy ở 450°C. Phương pháp này tuân thủ tiêu chuẩn ASTM A123 đối với các chi tiết sắt thép mạ kẽm nhúng nóng. Lớp kẽm dày sẽ len lỏi vào từng khe lỗ bu lông, tạo thành màng bảo vệ điện hóa hoàn hảo. Ứng dụng bắt buộc cho các bản mã cọc nằm lộ thiên, công trình ven biển, trạm điện hoặc nhà máy xử lý nước thải.
Bên cạnh thép SS400, trong một số môi trường hóa chất đặc thù, các kỹ sư có thể chỉ định sử dụng phôi Inox 304 (SUS304) với khối lượng riêng 7930 kg/m³ và giới hạn chảy ≥ 205 MPa để chống ăn mòn tuyệt đối.
4. Bảng báo giá gia công bản mã đầu cọc CNC (Tham khảo dự toán)

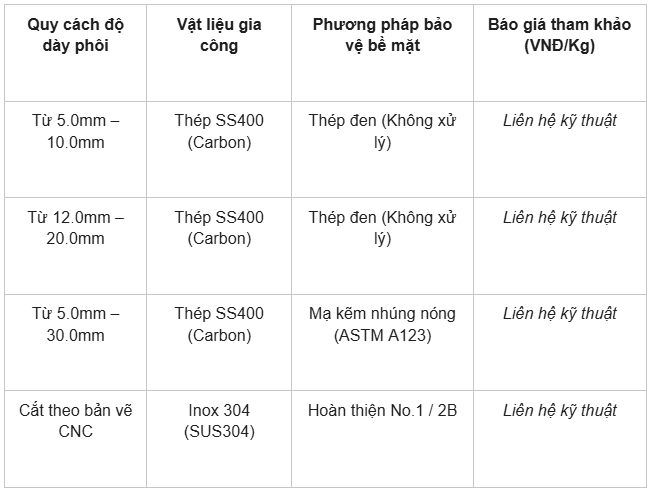

Chi phí gia công bản mã đầu cọc phụ thuộc vào các biến số: loại phôi thép, độ dày bản mã (từ 5mm đến 30mm hoặc lớn hơn), tổng số lượng chi tiết và phương pháp gia công bề mặt. Dưới đây là bảng báo giá tham khảo sản phẩm:
Lưu ý: Bảng giá trên chỉ mang tính chất dự toán bước đầu. Giá thành gia công bản mã thực tế thay đổi theo thời điểm giá phôi thép thế giới biến động. Quý nhà thầu vui lòng gửi bản vẽ chi tiết để Butraco bóc tách khối lượng và áp dụng mức chiết khấu thương mại tốt nhất.
5. Dịch vụ gia công bản mã số lượng lớn tại Butraco Việt Nam
Đối mặt với sức ép về tiến độ và yêu cầu kỹ thuật khắt khe của các siêu dự án công nghiệp, việc chọn đúng nhà cung cấp phụ trợ cơ khí là yếu tố sống còn của mọi tổng thầu. Butraco sở hữu nhà máy sản xuất trực tiếp với thiết bị máy móc hiện đại.
Hợp tác cùng Butraco, đối tác dự án sẽ nhận được những ưu điểm vượt trội:

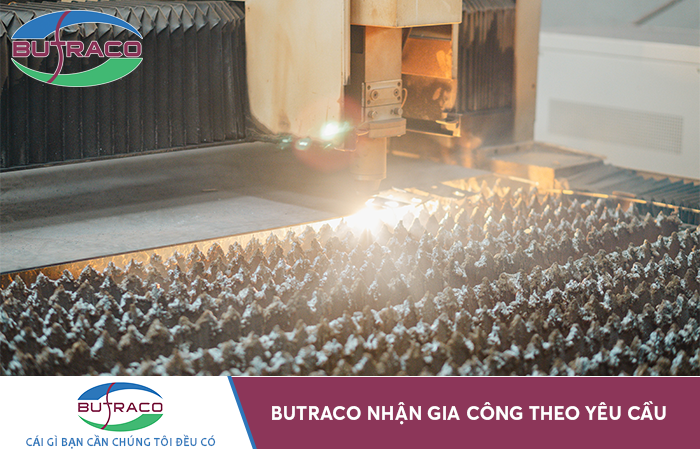

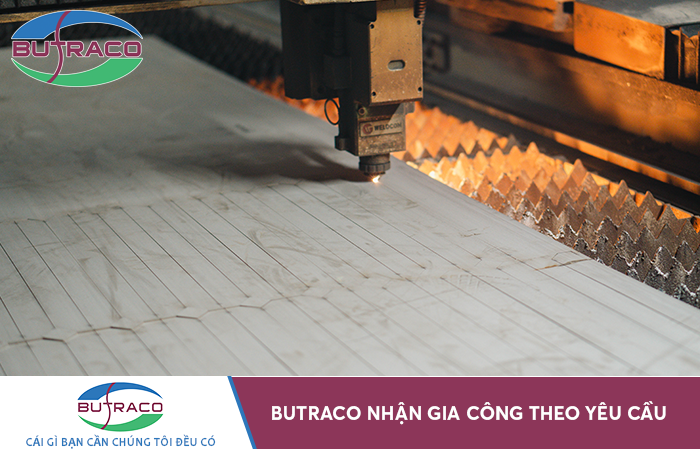

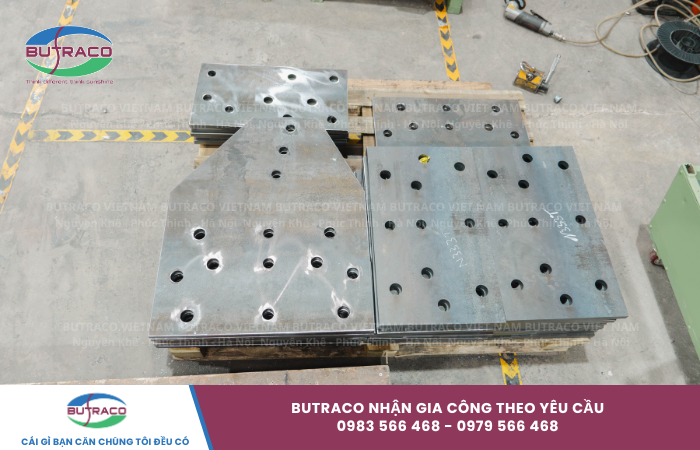

- Trang thiết bị máy móc hiện đại: Chúng tôi vận hành trực tiếp, không qua trung gian thương mại, đầu tư mạnh mẽ vào máy móc, diện tích xưởng, khả năng đáp ứng tiến độ dự án lớn, nhà xưởng công nghiệp. Hệ thống cắt Laser CNC sợi quang công suất lớn có khả năng cắt đứt các tấm thép dày lên đến 30mm với nét cắt sắc mịn, không vát cạnh, đột lỗ bu lông đạt dung sai ±0.1mm.
- Giải pháp B2B toàn diện: Không chỉ sản xuất bản mã, Đội ngũ kỹ thuật Butraco còn tư vấn phương án bóc tách vật tư tối ưu nhất, hạn chế hao hụt phôi thép dư thừa (scrap), từ đó kéo giảm chi phí trực tiếp cho chủ đầu tư.
- Minh bạch chứng từ pháp lý: Mọi cấu kiện, lô hàng trước khi vận chuyển đến chân công trường đều được đi kèm đầy đủ chứng chỉ chất lượng (CO/CQ) của phôi thép và biên bản nghiệm thu kỹ thuật, đảm bảo hợp lệ cho quá trình hoàn công.
