Trong thi công kết cấu thép nhà xưởng công nghiệp, cầu đường, giàn không gian và hệ thống khung đỡ máy, việc đảm bảo độ ổn định chịu lực tại các vị trí liên kết nút khung hay chân cột là yếu tố quyết định tính an toàn cho toàn bộ công trình. Đóng vai trò là cấu kiện tăng cứng, chịu cắt và truyền tải trọng góc hiệu quả nhất chính là bản mã tam giác. Bài viết dưới đây của Butraco sẽ cung cấp đầy đủ tài liệu kỹ thuật chuyên sâu hỗ trợ công tác bóc tách khối lượng (BOQ) và dự toán.

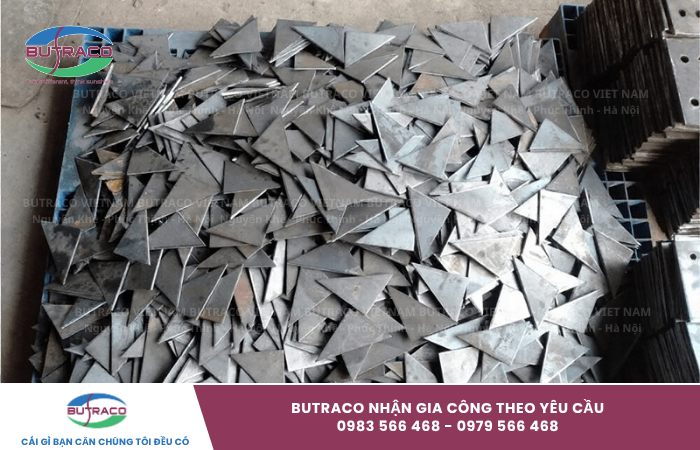

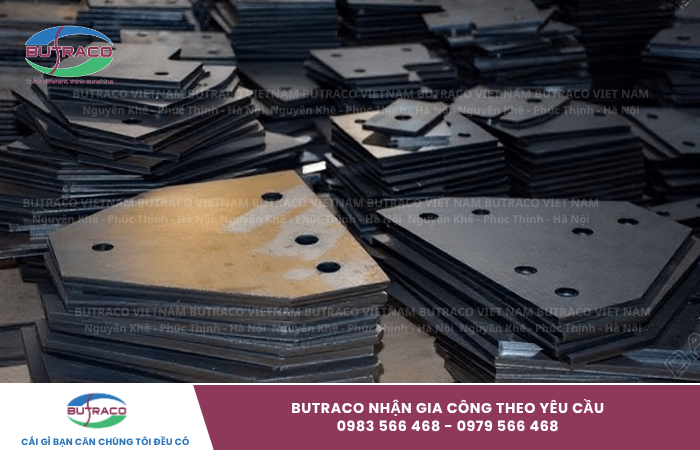

Bản mã tam giác là tấm thép hoặc inox được gia công hình học theo dạng tam giác (tam giác vuông, tam giác cân hoặc tam giác lệch) bằng công nghệ cắt Laser CNC/Plasma và đột lỗ bu lông theo bản vẽ thiết kế. Cấu kiện này thường được hàn hoặc bắt bu lông cố định tại giao điểm giữa hai hay nhiều thành phần kết cấu (như giữa mặt bích chân cột và thân cột, giữa dầm chính và dầm phụ, hoặc tại các nút kèo vỉa mái).
Trong hệ thống khung thép chịu lực, bản mã tam giác đảm nhận những chức năng kỹ thuật cốt lõi:
Tùy thuộc vào môi trường vận hành và yêu cầu chịu lực của dự án, phôi kim loại chế tạo bản mã tam giác sẽ được lựa chọn phù hợp:

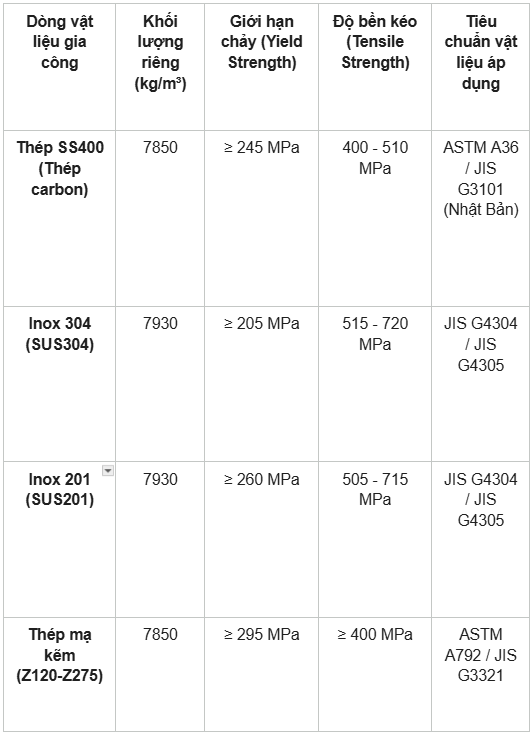

Tại Nhà máy Butraco, chúng tôi tuân thủ nghiêm ngặt hệ thống tiêu chuẩn vật liệu quốc tế đối với các dòng phôi đầu vào:
Bản mã thép được phân loại theo phương pháp bảo vệ bề mặt, ứng dụng cho những môi trường khác nhau:
(Lưu ý: Inox 201 tuy cứng hơn nhưng dễ bị oxy hóa khi gặp độ ẩm cao nên chỉ dùng cho môi trường nội thất khô ráo).
Toàn bộ quá trình cắt tạo hình góc tam giác và đột lỗ liên kết bằng máy Laser Fiber/Plasma CNC tại Butraco luôn được kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế ISO 2768-1 / ISO 2768-2 về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai. Độ chính xác tiệm cận ±0.1mm là yêu cầu bắt buộc để đảm bảo các lỗ bu lông khớp 100% với mặt bích cột tại hiện trường thi công.
Chi phí gia công bản mã tam giác phụ thuộc vào các biến số: mác phôi thép, độ dày tấm (từ 4mm, 6mm, 8mm, 10mm đến 25mm), quy cách hình học, số lượng chi tiết và phương pháp xử lý bề mặt.

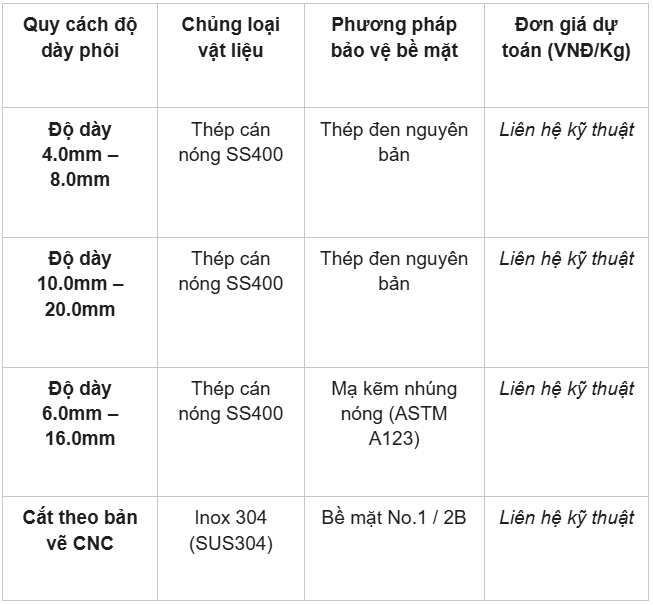

Dưới đây là bảng báo giá khái toán để hỗ trợ cán bộ thu mua của các tổng thầu EPC lên ngân sách dự toán:
Lưu ý kỹ thuật: Bảng giá trên chỉ mang tính chất tham khảo cho công tác lập dự toán bước đầu. Giá thành gia công thực tế sẽ thay đổi theo thời điểm biến động giá phôi thép trên thị trường thế giới.
Đối mặt với sức ép về tiến độ giao hàng và các quy chuẩn kiểm định khắt khe của dự án công nghiệp, việc chọn đúng đối tác gia công kim loại tấm có xưởng sản xuất quy mô lớn là bài toán then chốt của mọi tổng thầu.
Những lợi thế vượt trội khi quý khách hàng hợp tác sử dụng dịch vụ gia công bản mã tam giác tại Butraco:
Nếu Quý khách hàng quan tâm đến các sản phẩm gia công cơ khí, muốn tìm kiếm một đơn vị sản xuất và phân phối các sản phẩm uy tín, chất lượng. Butraco luôn sẵn lòng tư vấn và cung cấp tất cả những gì bạn cần với phương châm “Cái gì bạn cần chúng tôi đều có”. Với đội ngũ cán bộ công nhân viên giàu kinh nghiệm, nhiệt huyết của tuổi trẻ chúng tôi đã dần khẳng định được vị thế là công ty đi đầu trong lĩnh vực sản xuất, gia công các vật liệu nội thất bằng tôn lợp, inox và sản phẩm gia công cơ khí.
---------------------------------------------
