Trong các dự án nhà máy sản xuất linh kiện điện tử (SMT), vi mạch bán dẫn, thiết bị y tế hay dược phẩm sinh học, phòng sạch là khu vực cốt lõi đòi hỏi kiểm soát khắt khe về nồng độ hạt bụi, nhiệt độ và độ ẩm. Tại môi trường này, hệ thống bàn thao tác phòng sạch (Cleanroom Workbench) không đơn thuần là một bề mặt làm việc, mà là một thiết bị phụ trợ mang tính quyết định để ngăn ngừa phóng tĩnh điện (ESD) và đảm bảo không sinh ra hạt bụi mạt trong quá trình công nhân thao tác. Bài viết dưới đây sẽ cung cấp tài liệu kỹ thuật chi tiết nhất để hỗ trợ các nhà thầu bóc tách khối lượng (BOQ) hạng mục bàn thao tác.
1. Bàn thao tác phòng sạch là gì? Yêu cầu kỹ thuật cốt lõi
Bàn thao tác phòng sạch là trạm làm việc chuyên dụng được chế tạo từ các vật liệu không phát sinh bụi và có khả năng triệt tiêu dòng điện tích tụ trên bề mặt. Sản phẩm phải đáp ứng các tiêu chuẩn khắt khe nhất của hệ thống quản lý phòng sạch (như ISO 14644-1) và tiêu chuẩn chống tĩnh điện quốc tế (ANSI/ESD S20.20).
Để đạt được các tiêu chuẩn này, bàn thao tác phòng sạch phải giải quyết triệt để 2 bài toán kỹ thuật sau:
- Kiểm soát tĩnh điện: Quá trình ma sát khi lắp ráp linh kiện vi mạch sẽ sinh ra tĩnh điện. Bàn làm việc phải có hệ thống truyền dẫn dòng điện này xuống hệ thống tiếp địa của nhà máy một cách an toàn thông qua mặt bàn chống tĩnh điện (điện trở bề mặt ở mức 10^6 - 10^9 Ω).
- Ngăn chặn phát sinh hạt: Khung bàn và các khớp nối tuyệt đối không được sử dụng các vật liệu dễ bong tróc, gỉ sét hoặc sinh ra mạt kim loại khi chịu rung động. Kết cấu phải trơn láng, không có góc khuất tích tụ bụi và dễ dàng lau chùi bằng dung môi hóa chất.
2. Cấu tạo, vật liệu và thông số cơ tính
Việc lựa chọn sai vật liệu có thể dẫn đến việc toàn bộ hệ thống phòng sạch bị đánh trượt kiểm định. Các kỹ sư thiết kế thường chỉ định 2 nhóm vật liệu chính cho khung bàn thao tác, kết hợp cùng hệ tiêu chuẩn gia công nghiêm ngặt.
2.1. Khung bàn Nhôm hợp kim định hình
Đây là giải pháp phổ biến nhất cho các nhà máy lắp ráp điện tử, màn hình, bo mạch. Nhôm định hình được mạ Anode bề mặt, lắp ráp hoàn toàn bằng bulong và ke góc, tuyệt đối không sử dụng phương pháp hàn gây khói bụi.
- Đặc tính vật liệu: Nhôm hợp kim (như mác A1050/A3003) có khối lượng riêng rất nhẹ, chỉ khoảng 2700 kg/m³.
- Cơ tính: Dù nhẹ, nhôm hợp kim vẫn đảm bảo độ vững chắc với giới hạn chảy từ 35 - 115 MPa. Độ bền kéo của vật liệu này đạt mức 75 - 150 MPa, đủ khả năng chịu tải trọng của các thiết bị đo lường tinh vi.
- Ưu điểm: Khả năng định hình và module hóa linh hoạt. Dễ dàng tháo lắp, cơi nới hoặc thay đổi dây chuyền (Layout) nhà xưởng.

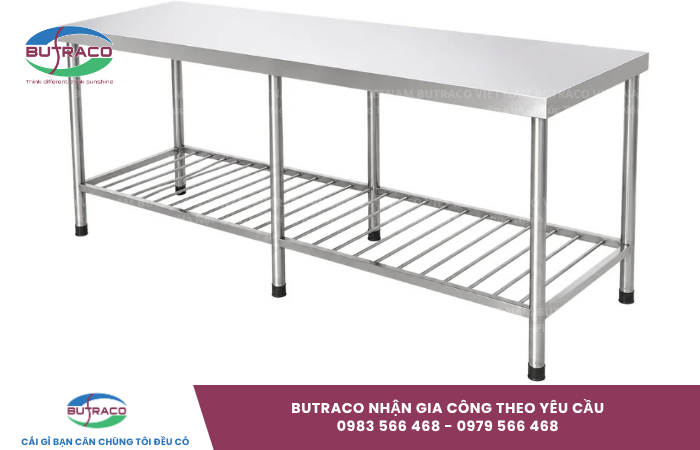

2.2. Khung bàn Inox 304 (Thép không gỉ)
Đối với phòng sạch cấp độ cao (ISO 5, ISO 6) hoặc phòng sạch y tế, hóa chất, Inox 304 là lựa chọn bắt buộc nhờ khả năng kháng hóa chất và dễ dàng vô trùng.
- Đặc tính vật liệu: Vật liệu Inox 304 (SUS304) có khối lượng riêng là 7930 kg/m³. Đặc tính nổi bật nhất của Inox 304 là khả năng chống ăn mòn cao, thường được ứng dụng chế tạo bàn thao tác y tế, bồn bể hóa chất, hoặc các khay đựng dược phẩm
- Cơ tính: Giới hạn chảy của Inox 304 đạt ≥ 205 MPa. Độ bền kéo dao động ở ngưỡng 515 - 720 MPa, cho phép bàn chịu được tải trọng tĩnh rất lớn.
- Lưu ý kỹ thuật: Mặc dù Inox 201 (SUS201) có giới hạn chảy ≥ 260 MPa và độ bền kéo 505 - 715 MPa (cứng hơn Inox 304) nhưng lại dễ gỉ sét hơn. Do đó, Inox 201 chỉ dùng cho nội thất hoặc môi trường khô ráo, tuyệt đối không dùng trong phòng sạch hóa chất.
- Tiêu chuẩn bề mặt & Vật liệu: Phôi thép không gỉ cán nóng và cán nguội để gia công bàn phải tuân thủ tiêu chuẩn JIS G4304 / JIS G4305 (Nhật Bản). Bề mặt hoàn thiện được yêu cầu là No.1 (Nhám mờ), 2B (Mờ), BA (Bóng gương) hoặc HL (Sọc Hairline) tùy theo mức độ yêu cầu về độ phản quang.
2.3. Mặt bàn và Dung sai gia công
Mặt bàn và tiêu chuẩn gia công phải đáp ứng được những thông số như sau:
- Mặt bàn: Thường sử dụng cốt gỗ MDF hoặc thép tấm dán phủ thảm cao su tĩnh điện (ESD Rubber mat) màu xanh lá. Tại các trạm luồng khí dọc (Laminar flow), mặt bàn phải được đột lỗ CNC (Perforated) để không cản trở luồng khí lọc đi qua
- Tiêu chuẩn gia công: Việc chấn gấp khung chấn Inox hoặc đột lỗ mặt bàn bằng máy CNC phải tuân thủ nghiêm ngặt tiêu chuẩn quốc tế ISO 2768-1 / ISO 2768-2 về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai
3. Báo giá dự toán gia công bàn thao tác phòng sạch (Tham khảo)

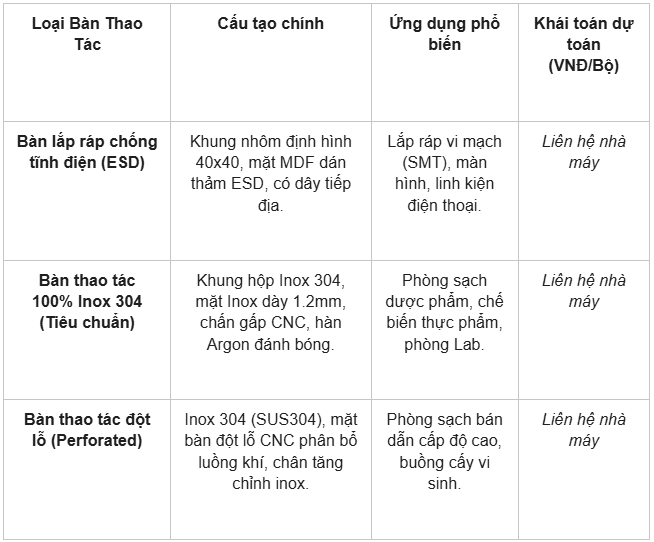

Báo giá gia công phụ thuộc vào khối lượng vật tư (độ dày khung, mác nhôm/inox), diện tích mặt bàn, số lượng module tích hợp (bóng đèn chiếu sáng, khay linh kiện, ổ cắm) và chi phí nhân công lắp ráp. Dưới đây là bảng báo giá khái toán để các cán bộ thu mua lập dự toán bước đầu.
Lưu ý quan trọng: Giá trị Bảng báo giá thay đổi theo thời điểm phôi thép/nhôm thế giới biến động. Quý tổng thầu vui lòng gửi bản vẽ AutoCAD hoặc kích thước Lay-out để nhận báo giá chính xác nhất.
4. Butraco Việt Nam - Đơn vị gia công OEM bàn thao tác phòng sạch uy tín
Đứng trước yêu cầu khắt khe của các dự án FDI và nhà xưởng công nghiệp quy mô lớn, việc tìm kiếm một đơn vị gia công cơ khí đủ năng lực bóc tách bản vẽ và cam kết tiến độ là yếu tố sống còn của các nhà thầu cơ điện.

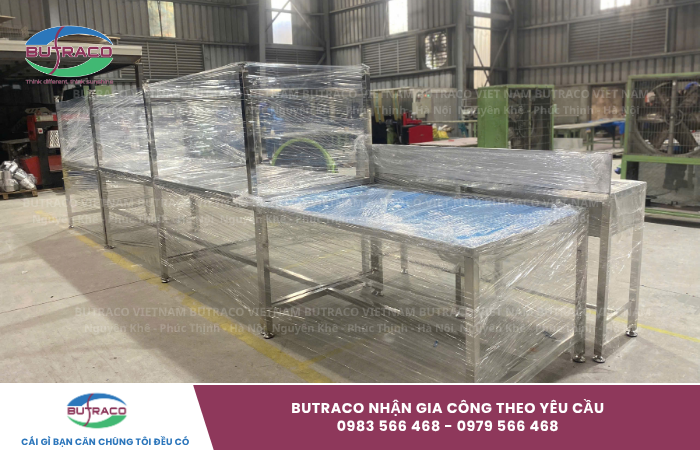

Butraco có nhà máy sản xuất trực tiếp và sở hữu hệ thống thiết bị máy móc cắt Laser CNC, chấn gấp thủy lực hiện đại bậc nhất.
Lợi ích khi đối tác đặt gia công bàn thao tác tại Nhà máy Butraco:
- Trực tiếp sản xuất, không qua trung gian: Chúng tôi vận hành trực tiếp, nhấn mạnh vào việc đầu tư máy móc, mở rộng diện tích xưởng, đảm bảo khả năng đáp ứng tiến độ cho các dự án lớn và nhà xưởng công nghiệp khổng lồ.
- Chất lượng chuẩn hóa B2B: Đội ngũ kỹ sư Butraco am hiểu sâu sắc các tiêu chuẩn kỹ thuật (ISO, JIS, ASTM), cam kết mang đến những sản phẩm đạt dung sai cực thấp. Cung cấp minh bạch về giá cả, tiến độ giao hàng và đầy đủ chứng chỉ chất lượng vật liệu (CO/CQ) đi kèm hồ sơ hoàn công.
- Tư vấn giải pháp tối ưu: Trực tiếp hiệu chỉnh bản vẽ, bóc tách vật tư sao cho tỷ lệ hao hụt phôi (scrap) là thấp nhất, giúp chủ đầu tư giảm thiểu chi phí ẩn.
Nếu Quý khách hàng quan tâm đến các sản phẩm gia công cơ khí, muốn tìm kiếm một đơn vị sản xuất và phân phối các sản phẩm uy tín, chất lượng. Butraco luôn sẵn lòng tư vấn và cung cấp tất cả những gì bạn cần với phương châm “Cái gì bạn cần chúng tôi đều có”. Với đội ngũ cán bộ công nhân viên giàu kinh nghiệm, nhiệt huyết của tuổi trẻ chúng tôi đã dần khẳng định được vị thế là công ty đi đầu trong lĩnh vực sản xuất, gia công các vật liệu nội thất bằng tôn lợp, inox và sản phẩm gia công cơ khí.
---------------------------------------------
