Trong thiết kế cơ điện (M&E) tại các dự án công nghiệp, nhà máy thực phẩm, bồn bể hóa chất hoặc khu vực ven biển, việc thiết lập một hệ thống giá đỡ cáp điện an toàn là yêu cầu bắt buộc. Việc nắm rõ những thông tin kỹ thuật không chỉ giúp tối ưu hóa thiết kế mà còn đảm bảo quá trình bóc tách khối lượng (BOQ) và lập hồ sơ thầu diễn ra chính xác. Bài viết dưới đây của đội ngũ kỹ thuật Butraco sẽ cung cấp cái nhìn chuyên sâu và minh bạch về dòng sản phẩm này.
1. Phân loại các loại thang máng cáp và phụ kiện trong hệ thống M&E
Để tối ưu hóa chi phí đầu tư và đáp ứng đúng công năng cho từng khu vực trong nhà xưởng, các chỉ huy trưởng công trình cần phân biệt và bảng giá từng loại: Máng cáp (Trunking), Thang cáp (Ladder), Khay cáp (Tray). Việc lựa chọn sai loại giá đỡ không chỉ gây lãng phí mà còn ảnh hưởng đến khả năng tản nhiệt của đường dây động lực. Nếu quan tâm đến sự khác biệt cơ bản nhất.
- Máng cáp (Trunking): Được thiết kế dưới dạng hình hộp chữ nhật kín, có nắp đậy đồng bộ. Sản phẩm này có tác dụng bảo vệ tuyệt đối các đường cáp tín hiệu, cáp điều khiển khỏi bụi bẩn, nước và sự cắn phá của côn trùng.

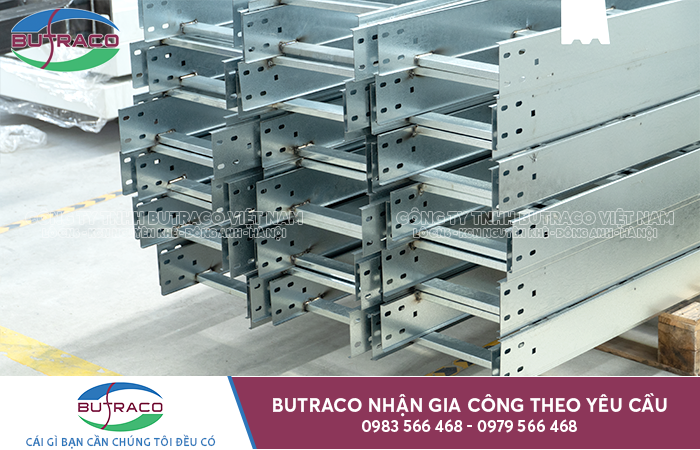

- Thang cáp (Ladder): Có cấu trúc hở giống như một chiếc thang, bao gồm hai thanh thép chữ C chạy dọc ở hai bên (hông thang) và các thanh giằng ngang (tay thang). Thang cáp cho phép không khí lưu thông tối đa, tản nhiệt cực tốt nên là lựa chọn hàng đầu để đỡ các đường cáp điện động lực có kích thước lớn.
- Khay cáp (Tray): Là phiên bản đục lỗ ở mặt đáy của máng cáp, khay cáp mang lại sự cân bằng giữa khả năng bảo vệ cáp và khả năng tản nhiệt. Sản phẩm phù hợp cho hệ thống cáp phân phối cỡ trung bình trong các nhà xưởng.
- Phụ kiện đi kèm đồng bộ: Để tạo thành một tuyến cáp hoàn chỉnh qua các góc cua, độ cao khác nhau, nhà máy sản xuất cần cung cấp đủ phụ kiện đi kèm như: Co ngang (L), Tê (T), Ngã tư (X), Nối, Quang treo.
2. Thông số kỹ thuật và đặc tính cơ lý của vật liệu Inox 304
Vật liệu Inox 304 được ưu tiên sử dụng để sản xuất hệ thống thang máng cáp, thay thế cho thép mạ kẽm (sử dụng tiêu chuẩn mạ kẽm nhúng nóng ASTM A123) hoặc Inox 201 (SUS201) - loại vật liệu cứng hơn 304 nhưng dễ gỉ sét hơn, chỉ dùng cho nội thất, môi trường khô ráo.
- Tiêu chuẩn vật liệu: Inox 304 (SUS304) ứng dụng gia công thang máng cáp là loại thép không gỉ cán nóng hoặc cán nguội phải đạt tiêu chuẩn JIS G4304 / JIS G4305 của Nhật Bản.
- Đặc tính vật lý: Vật liệu Inox 304 có khối lượng riêng là 7930 kg/m³, giới hạn chảy (Yield Strength) đạt mức ≥ 205 MPa và độ bền kéo (Tensile Strength) dao động từ 515 - 720 MPa.
Nhờ cơ tính này, sản phẩm có khả năng chống ăn mòn cao, chịu được môi trường hóa chất khắc nghiệt.
- Bảng thông số kích thước chuẩn: Các dự án công nghiệp thường áp dụng các khổ kích thước phổ biến gồm: 100x50, 200x100, 300x100... với độ dày linh hoạt từ 1.0mm - 2.0mm.
- Dung sai gia công cơ khí: Quá trình chấn gấp CNC máng cáp inox yêu cầu độ chính xác cao, tuân thủ tiêu chuẩn quốc tế về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai ISO 2768-1 / ISO 2768-2.
3. Bảng báo giá thang máng cáp Inox 304

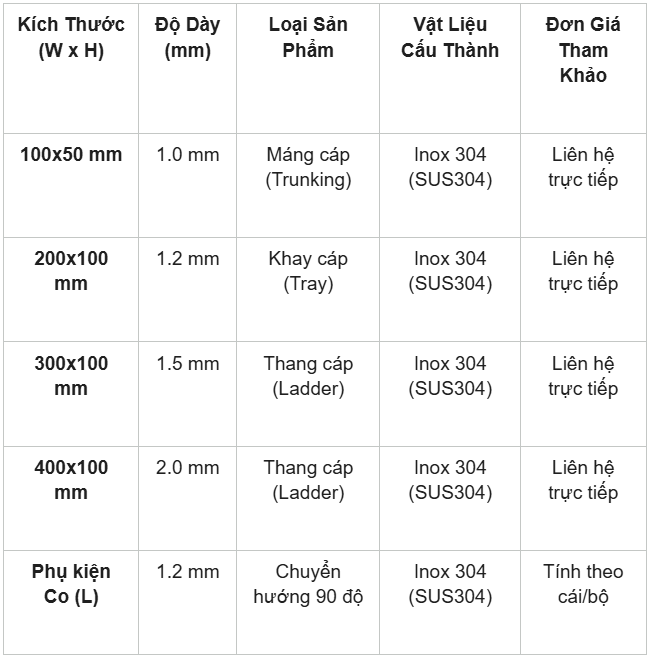

Dưới đây là bảng báo giá dự toán cơ bản để các kỹ sư tham khảo khi thiết kế hệ thống:
Ghi chú: Bảng giá trên chỉ mang tính chất tham khảo bước đầu. Để có báo giá chính xác cho từng lô hàng cụ thể kèm mức chiết khấu thương mại, quý nhà thầu vui lòng cung cấp bản vẽ thiết kế hoặc bảng bóc tách khối lượng chi tiết cho nhà máy Butraco.
4. Dịch vụ gia công thang máng cáp inox uy tín tại Butraco
Thị trường gia công cơ khí hiện nay vô cùng đa dạng, nhưng để tìm được một đối tác có đủ năng lực cung ứng cho các siêu dự án công nghiệp không phải là điều dễ dàng. Butraco được định vị là một Nhà sản xuất & Gia công cơ khí uy tín, có nhà máy sản xuất trực tiếp và sở hữu thiết bị máy móc hiện đại. Tầm nhìn và thông điệp cốt lõi của chúng tôi xoay quanh các yếu tố: Năng lực sản xuất lớn - Độ chính xác cao - Báo giá tận xưởng - Trực tiếp giải quyết bài toán kỹ thuật cho nhà thầu/chủ đầu tư.
- Quy mô nhà máy sản xuất trực tiếp: Chúng tôi vận hành trực tiếp, không qua trung gian thương mại, đầu tư mạnh mẽ vào máy móc, diện tích xưởng, khả năng đáp ứng tiến độ dự án lớn, nhà xưởng công nghiệp.
- Trang thiết bị công nghệ cao: Với dàn máy cắt laser CNC và chấn gấp thủy lực tiên tiến, Butraco đảm bảo mọi module thang máng cáp và hệ thống phụ kiện đều đạt dung sai cực nhỏ, vết cắt sắc gọn, không gây trầy xước cáp trong quá trình thi công kéo dây.
- Minh bạch hồ sơ chứng từ: Chúng tôi luôn cung cấp đầy đủ giấy chứng nhận xuất xưởng, chứng chỉ chất lượng vật liệu (CO/CQ) nhằm đảm bảo tính pháp lý và an toàn cho quá trình nghiệm thu dự án.
- Chính sách chiết khấu B2B tối ưu: Nhờ trực tiếp nhập khẩu phôi thép và gia công khép kín tại xưởng, nhà máy Butraco tự tin cung cấp mức chiết khấu cực tốt cho các nhà thầu cơ điện, hỗ trợ tối đa bài toán chi phí.
Việc lựa chọn đúng đối tác gia công thang máng cáp inox quyết định rất lớn đến tiến độ, độ bền và tính an toàn của toàn bộ dự án M&E. Đội ngũ kỹ thuật của Công ty TNHH Butraco Việt Nam luôn sẵn sàng tiếp nhận bản vẽ và đưa ra các tư vấn điều chỉnh tối ưu nhất về mặt vật liệu cũng như kết cấu.
Nếu Quý khách hàng quan tâm đến các sản phẩm gia công cơ khí, muốn tìm kiếm một đơn vị sản xuất và phân phối các sản phẩm uy tín, chất lượng. Butraco luôn sẵn lòng tư vấn và cung cấp tất cả những gì bạn cần với phương châm “Cái gì bạn cần chúng tôi đều có”. Với đội ngũ cán bộ công nhân viên giàu kinh nghiệm, nhiệt huyết của tuổi trẻ chúng tôi đã dần khẳng định được vị thế là công ty đi đầu trong lĩnh vực sản xuất, gia công các vật liệu nội thất bằng tôn lợp, inox và sản phẩm gia công cơ khí.
---------------------------------------------
