Máng cáp lưới inox (Wire Mesh Cable Tray) là vật tư M&E thiết yếu dùng để định tuyến, đỡ và bảo vệ hệ thống dây dẫn điện, cáp mạng trong các công trình đòi hỏi tiêu chuẩn vệ sinh, thoát nhiệt khắt khe. Đối với kỹ sư cơ điện, chỉ huy trưởng và phòng vật tư, việc lựa chọn máng lưới inox 304 thay vì thép mạ kẽm phụ thuộc vào yêu cầu đặc thù của dự án như khả năng chống ăn mòn và giới hạn chịu tải. Bài viết này cung cấp thông số kỹ thuật chuẩn, bảng tra khối lượng (BOQ) và giải pháp gia công đồng bộ cho dự án.
1. Máng cáp lưới inox là gì? Cấu tạo và yêu cầu kỹ thuật

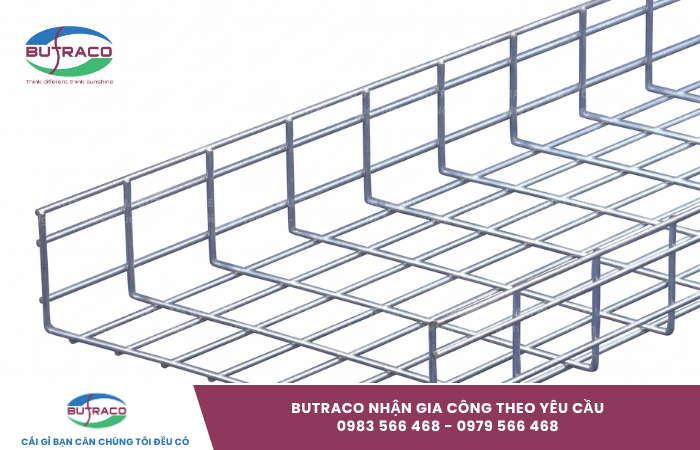

Máng cáp lưới inox là hệ thống giá đỡ cáp có cấu trúc dạng rổ hoặc lưới hở. Sản phẩm được gia công từ các sợi thép không gỉ (Inox 304, Inox 316) đan chữ thập và liên kết bằng công nghệ hàn chập tiếp điểm cường độ cao. Điểm khác biệt lớn nhất của thiết bị này so với máng cáp dạng hộp truyền thống là kết cấu thông thoáng lên đến 90%, giúp giảm thiểu tối đa trọng lượng nhưng vẫn duy trì độ cứng vững kết cấu. Kỹ sư có thể đối chiếu thêm qua bài viết sự khác nhau giữa thang cáp điện và máng cáp điện để chọn loại máng phù hợp nhất.
Cấu tạo cốt lõi:
- Sợi thép chịu lực dọc (Longitudinal wires): Các sợi inox chạy dọc theo chiều dài của máng (chiều dài tiêu chuẩn L = 3000mm).
- Sợi thép ngang định hình (Cross/Transverse wires): Các sợi inox uốn hình chữ U, hàn vuông góc với sợi dọc tạo nên vách và đáy máng.
- Đường kính dây (Wire Diameter): Dao động từ 4.0mm, 5.0mm đến 6.0mm. Sợi đường kính 5.0mm là quy chuẩn phổ biến nhất cho cáp tín hiệu và cáp động lực nhỏ.
- Bước lưới (Mesh Size): Thường được thiết kế theo ô chữ nhật kích thước 50x100mm (khoảng cách thanh dọc 50mm, thanh ngang 100mm, giúp dễ dàng luồn cáp rẽ nhánh ở mọi vị trí.
2. Lý do máng cáp lưới inox được ưu tiên trong dự án kỹ thuật
Máng lưới inox không phải là giải pháp thay thế hoàn toàn cho mọi công trình, nhưng trong các ngành đặc thù, đây là vật tư không thể thiếu nhờ 4 lợi điểm kỹ thuật:
- Thoát nhiệt 100% (Thermal Dissipation): Các bó cáp công suất lớn sinh nhiệt rất cao khi vận hành. Thiết kế lưới hở hoàn toàn giúp không khí lưu thông tối đa, giảm thiểu nguy cơ quá nhiệt gây chập cháy cáp, qua đó tăng tuổi thọ lớp vỏ bọc cách điện.
- Đáp ứng tiêu chuẩn GMP / HACCP: Bề mặt inox nhẵn bóng không có góc khuất, không giữ lại bụi bẩn, mạng nhện, hơi ẩm hay vi sinh vật. Sản phẩm chịu được tia nước áp lực cao và các hóa chất tẩy rửa công nghiệp, bắt buộc phải có trong nhà máy Thực phẩm, Đồ uống (F&B) và Dược phẩm.
- Quản lý bằng mắt thường (Visual Inspection): Kỹ sư bảo trì có thể dễ dàng nhìn thấy từng đường cáp, nhanh chóng dò tìm vị trí cáp lỗi, cáp đứt hoặc kiểm tra chuột cắn mà không cần tháo nắp đậy như máng kín (Trunking).
- Linh hoạt trong cắt ghép lắp đặt: Không cần chế tạo các phụ kiện co ngang, chữ T, ngã tư phức tạp tại xưởng. Thợ thi công chỉ cần dùng kìm cộng lực cắt bỏ một số nan thép và uốn gập lại trực tiếp tại công trường để tạo góc rẽ nhánh, tiết kiệm đến 30% thời gian thi công.
3. Phụ kiện lắp đặt đồng bộ Inox 304
Hệ thống máng lưới yêu cầu các phụ kiện bắt kẹp riêng biệt, không dùng chung với máng hộp:
- Kẹp nối máng (Coupler/Splice): Dùng để siết chặt 2 đoạn máng với nhau.

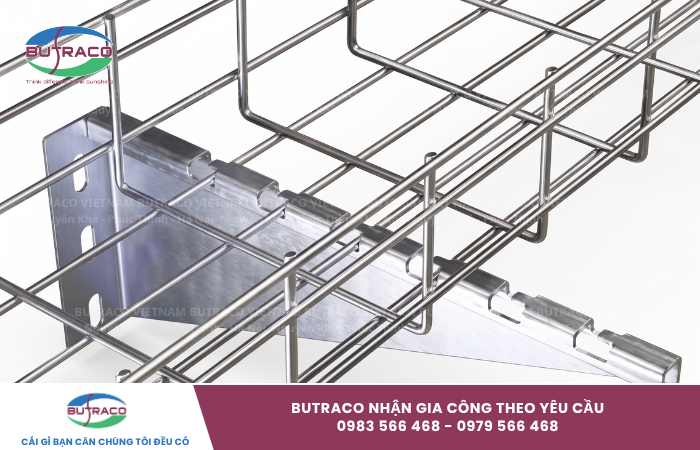

- Kẹp giữ đáy (Hold Down Clip): Cố định máng lưới xuống thanh U-channel hoặc giá đỡ E-bracket.

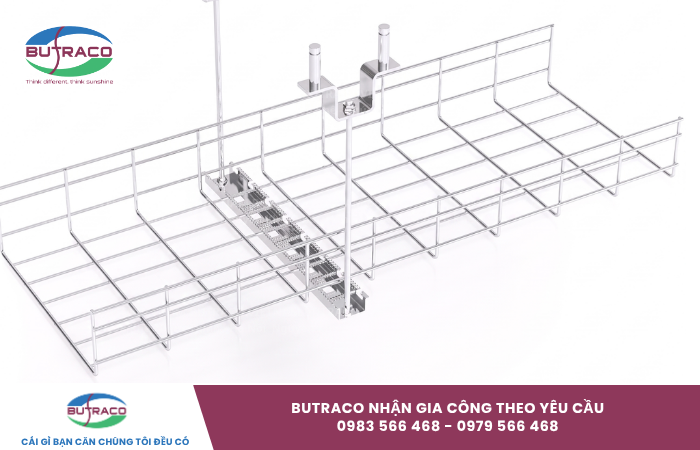

- Móc treo trần (Ceiling hook) / Ty ren (Threaded Rod): Dùng thả treo cụm máng từ sàn bê tông.

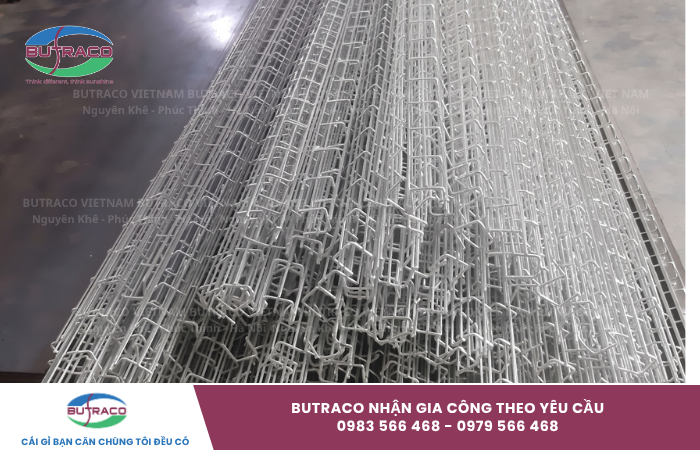

4. Báo giá và dịch vụ gia công máng cáp lưới inox tại Butraco
Công ty TNHH Butraco Việt Nam tự hào là đơn vị uy tín trong lĩnh vực sản xuất & gia công cơ khí B2B, sở hữu nhà máy gia công quy mô lớn cùng hệ thống máy móc CNC tự động hiện đại.
Tại sao nhà thầu nên chọn gia công máng cáp tại Butraco?
- Trực tiếp từ xưởng, tối ưu chi phí: Không qua trung gian thương mại, chúng tôi cung cấp báo giá tận xưởng, giúp nhà thầu giảm thiểu chi phí vật tư trong hồ sơ thầu.
- Chất lượng mối hàn cường độ cao: Sử dụng máy hàn chập đa điểm, đảm bảo các điểm giao cắt chữ thập dính kết chắc chắn, không bung gãy khi chịu tải kéo 515 - 720 MPa
- Đạt chuẩn kỹ thuật & Dung sai: Sản phẩm xuất xưởng tuân thủ chuẩn ISO 2768-1 / ISO 2768-2 về hình học, viền máng được xử lý không bavia, không gây trầy xước vỏ cáp điện khi kéo luồn dây.
- Hồ sơ CO/CQ đầy đủ: Mọi lô phôi Inox 304, 316 hoặc mạ kẽm nhúng nóng đều có chứng nhận xuất xứ, chứng chỉ chất lượng vật liệu đáp ứng quy chuẩn nghiệm thu dự án.
Quý khách hàng là chủ đầu tư, kỹ sư dự án, nhà thầu cơ điện có nhu cầu đặt hàng máng cáp lưới Inox số lượng lớn hoặc cần tư vấn bóc tách bản vẽ kỹ thuật, vui lòng liên hệ ngay với Đội ngũ kỹ thuật của Butraco để nhận báo giá chiết khấu dự án tốt nhất.
