Khay cáp (Cable Tray): Tiêu chuẩn, vật liệu và báo giá

Trong các hệ thống cơ điện (M&E) của nhà xưởng công nghiệp, tòa nhà thương mại hay trạm biến áp, việc quản lý và bảo vệ mạng lưới dây cáp điện, cáp tín hiệu là hạng mục mang tính quyết định đến an toàn phòng cháy chữa cháy và tuổi thọ công trình. Đóng vai trò là hệ thống "xương sống" nâng đỡ mạng lưới này chính là khay cáp (Cable Tray). Bài viết dưới đây sẽ cung cấp các thông số kỹ thuật chuẩn xác nhất, giúp quý nhà thầu bóc tách khối lượng (BOQ) khay cáp một cách hiệu quả và chuyên nghiệp.

1. Khay cáp (Cable Tray) là gì? Phân biệt Khay cáp, Máng cáp và Thang cáp

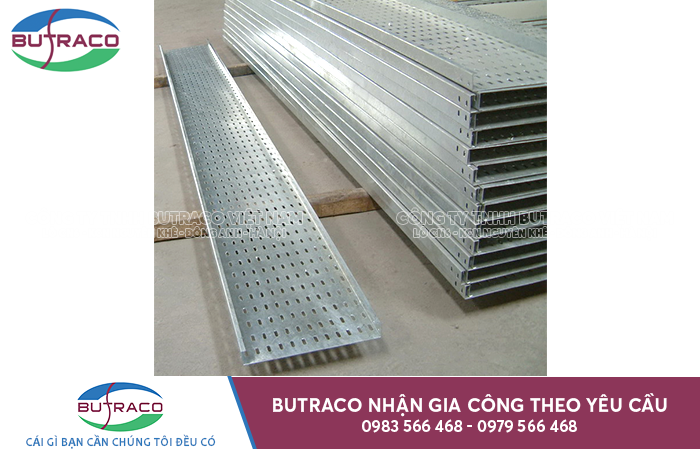

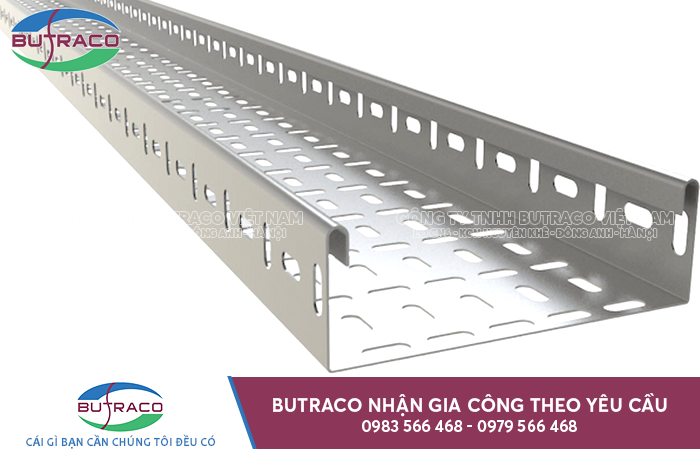

Khay cáp (Cable Tray), hay còn gọi là khay cáp đột lỗ, là một máng dẫn có cấu tạo dạng đáy đục lỗ và có thành bao quanh, được gia công chấn gấp từ thép tấm cường độ cao. Các lỗ đột dưới đáy có chức năng chính là tản nhiệt cho các tuyến cáp có dòng điện lớn, đồng thời giúp thoát nước và bụi bẩn trong một số điều kiện lắp đặt nhất định.

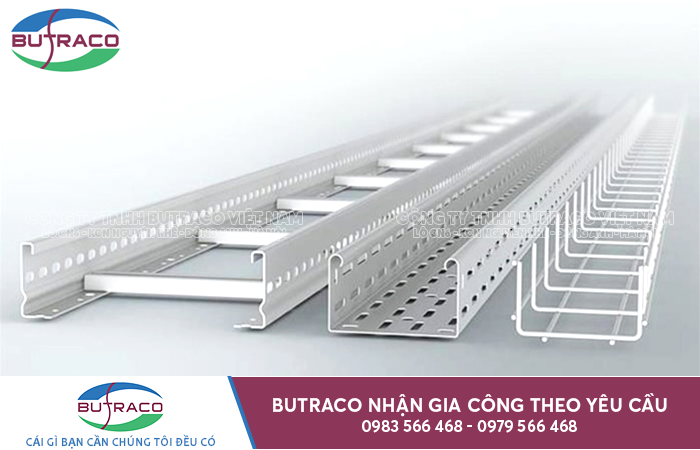

• Máng cáp (Trunking): Là hệ thống máng kín hoàn toàn (không đột lỗ), thích hợp để bảo vệ các loại cáp điện nhỏ, cáp tín hiệu khỏi tác động của bụi bẩn, côn trùng trong môi trường kín.
• Thang cáp (Cable Ladder): Có cấu tạo dạng bậc thang hở, cung cấp khả năng tản nhiệt tối đa, thường dùng cho các tuyến cáp động lực có tiết diện lớn.
• Khay cáp (Cable Tray): Là sự kết hợp ưu điểm của cả hai loại trên, vừa bảo vệ cáp tương đối kín đáo vừa đảm bảo khả năng thông gió qua hệ thống lỗ đột đáy.

2. Thông số kích thước chuẩn và Hệ phụ kiện đi kèm

Để đảm bảo tính đồng bộ khi thi công lắp đặt tại công trường, hệ thống khay cáp được sản xuất theo các mô-đun kích thước tiêu chuẩn. Dưới đây là các thông số quy cách phổ biến:

- Bảng thông số kích thước chuẩn: Các kích thước (Rộng x Cao) được dùng nhiều nhất bao gồm 100x50, 200x100, 300x100....

- Độ dày vật liệu gia công: Biên độ bề dày phôi thép phổ biến dao động từ 1.0mm - 2.0mm, tùy thuộc vào khẩu độ treo và tải trọng cáp yêu cầu.

- Hệ phụ kiện đi kèm bắt buộc: Để chuyển hướng và chia nhánh các tuyến cáp, hệ thống yêu cầu các phụ kiện đồng bộ như:

• Co ngang (L): Dùng để chuyển hướng hệ thống khay cáp một góc 90 độ trên cùng một mặt phẳng.
• Tê (T): Phụ kiện chia hệ thống khay cáp thành ba ngả vuông góc.
• Ngã tư (X): Phụ kiện giao nhau tạo thành bốn ngả.
• Nối và Quang treo: Các thanh nối thẳng và hệ thống ty ren, quang treo để cố định khay cáp vào trần bê tông hoặc kết cấu thép.

3. Tiêu chuẩn cơ tính vật liệu & Phân loại xử lý bề mặt

Đối với các dự án lớn, vật liệu đầu vào phải minh bạch về cơ tính và phương pháp bảo vệ chống ăn mòn. Butraco áp dụng hệ thống tiêu chuẩn kỹ thuật nghiêm ngặt đối với từng loại vật liệu chế tạo khay cáp.

3.1. Cơ tính phôi thép định hình

Cơ tính thép định hình theo những số liệu dưới đây:

• Thép mạ kẽm (Z120-Z275): Đây là vật liệu tiêu chuẩn được ứng dụng rộng rãi cho thang máng cáp và hệ thống thông gió (HVAC). Vật liệu này sở hữu khối lượng riêng 7850 kg/m³. Cơ tính của thép mạ kẽm vô cùng vững chắc với giới hạn chảy (Yield Strength) đạt ≥ 295 MPa. Độ bền kéo (Tensile Strength) của thép đạt mức ≥ 400 MPa, đảm bảo không bị võng hoặc biến dạng dưới tải trọng cáp lớn.
• Inox 304 (SUS304): Đối với các khu vực nhà máy thực phẩm, y tế hoặc ven biển, Inox 304 được chỉ định nhờ khả năng chống ăn mòn cao. Khối lượng riêng của vật liệu đạt 7930 kg/m³. Giới hạn chảy của Inox 304 là ≥ 205 MPa. Độ bền kéo dao động từ 515 - 720 MPa.
• Tiêu chuẩn dung sai gia công: Toàn bộ quá trình đột lỗ CNC và chấn gấp biên dạng khay cáp tại nhà máy đều phải đáp ứng tiêu chuẩn quốc tế ISO 2768-1 / ISO 2768-2 về dung sai kích thước và hình học cho các chi tiết gia công cơ khí không ghi dung sai.

3.2. Phân loại theo phương pháp xử lý bề mặt

Hệ thống M&E được phân bổ ở nhiều môi trường khác nhau, do đó, bề mặt khay cáp được xử lý theo các phân loại sau:

• Khay cáp Sơn tĩnh điện: Bề mặt được phủ lớp sơn Epoxy bảo vệ và tạo tính thẩm mỹ cao. Phù hợp sử dụng cho các trục kỹ thuật bên trong các tòa nhà cao tầng.
• Khay cáp Mạ kẽm nhúng nóng: Toàn bộ cấu kiện thép sau khi chấn đột được nhúng vào bể kẽm nóng chảy. Quy trình này tuân thủ nghiêm ngặt tiêu chuẩn ASTM A123 dành cho các chi tiết sắt thép mạ kẽm nhúng nóng. Lớp mạ dày giúp khay cáp chống chịu tốt trong điều kiện lộ thiên, môi trường hóa chất, nhiệt điện.
• Khay cáp Tôn ZAM: Dòng thép hợp kim cường độ cao có khả năng tự chống gỉ tuyệt vời mà không cần sơn hay mạ thêm.
• Khay cáp Inox 304: Giữ nguyên bề mặt vật liệu thép không gỉ nguyên bản.

4. Báo giá dự toán Khay cáp (Cable Tray) cập nhật mới nhất

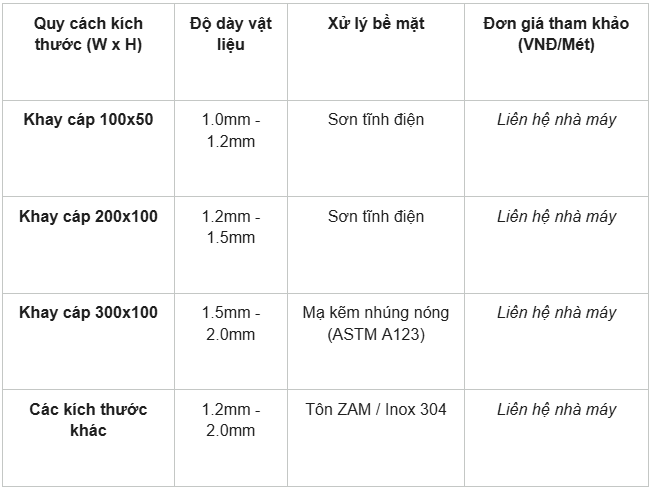

Chi phí sản xuất hệ thống khay cáp phụ thuộc rất lớn vào quy cách kích thước (Rộng x Cao), độ dày phôi thép và phương pháp bảo vệ bề mặt.

Lưu ý kỹ thuật: Bảng giá trên chỉ mang tính chất tham khảo cho công tác lập dự toán. Giá trị thực tế của đơn hàng gia công khay cáp sẽ thay đổi theo thời điểm giá phôi thép trên thị trường biến động

5. Butraco Việt Nam - Nhà máy sản xuất khay cáp uy tín

Đối với các gói thầu cơ điện (M&E) quy mô lớn, việc lựa chọn đúng nhà cung cấp vật tư phụ trợ không chỉ quyết định đến bài toán lợi nhuận mà còn ảnh hưởng trực tiếp đến tiến độ nghiệm thu công trình.

Butraco được định vị là một Nhà sản xuất & Gia công cơ khí B2B uy tín, sở hữu nhà máy sản xuất trực tiếp cùng hệ thống thiết bị máy móc cắt chấn CNC đột dập hiện đại. Thông điệp cốt lõi mà chúng tôi cam kết với mọi đối tác chính là: Năng lực sản xuất lớn - Độ chính xác cao - Báo giá tận xưởng - Trực tiếp giải quyết bài toán kỹ thuật cho nhà thầu, chủ đầu tư.

Tại sao các tổng thầu EPC và kỹ sư cơ điện chọn gia công khay cáp tại Butraco?

• Năng lực gia công khối lượng lớn: Chúng tôi nhấn mạnh vào việc đầu tư máy móc và mở rộng diện tích xưởng, đảm bảo khả năng đáp ứng tiến độ cho các dự án lớn, nhà xưởng công nghiệp khổng lồ.
• Trực tiếp sản xuất, không qua trung gian: Việc tối ưu hóa quy trình từ khâu nhập phôi thép đến khâu chấn gấp giúp Butraco luôn duy trì mức giá xuất xưởng cạnh tranh nhất.
• Hồ sơ chất lượng minh bạch: Đối tượng khách hàng mục tiêu của Butraco là các kỹ sư cơ điện (M&E), kỹ sư kết cấu, kiến trúc sư, chỉ huy trưởng công trình, giám đốc dự án và nhân viên thu mua. Chúng tôi hiểu rõ nhóm khách hàng này cần số liệu chính xác và chứng chỉ chất lượng (CO/CQ) minh bạch. Mọi lô hàng khay cáp xuất xưởng đều được đính kèm đầy đủ chứng nhận nguồn gốc phôi, biên bản nghiệm thu mạ kẽm/sơn tĩnh điện nhằm hỗ trợ nhà thầu làm hồ sơ hoàn công.
• Giải pháp kỹ thuật toàn diện: Đội ngũ kỹ thuật Butraco không chỉ thực hiện gia công cơ thuần túy mà còn tư vấn, hỗ trợ bóc tách khối lượng phụ kiện (Co, Tê, Nối, Quang treo) chuẩn xác, hạn chế hao hụt vật tư tại công trường.
