Máng cáp Inox 304 (inox cable tray/trunking) là hệ thống máng đỡ dây điện, cáp tín hiệu được chế tạo hoàn toàn từ thép không gỉ SUS304. Trong các công trình nhà máy dược phẩm, thực phẩm, hóa chất, trung tâm dữ liệu và môi trường ven biển, máng cáp inox 304 là giải pháp tối ưu bảo vệ đường dây cáp khỏi tác động cơ học và sự ăn mòn của hóa chất. Đối với kỹ sư M&E và nhà thầu điện, việc nắm vững thông số cơ tính, dung sai chấn uốn và khối lượng tiêu chuẩn giúp việc lập dự toán BOQ đạt độ chính xác tuyệt đối.
1. Cấu tạo và thông số vật liệu máng cáp inox 304
Máng cáp inox 304 có cấu tạo dạng lòng chảo hình chữ U phẳng, gồm phần thân máng và nắp máng (tùy chọn). Tùy vào yêu cầu tản nhiệt của hệ thống dây dẫn, thiết bị được sản xuất theo 2 dạng chính:
- Máng cáp kín (Cable Trunking): Thân máng dập nguyên khối không đục lỗ, giúp ngăn bụi bẩn, chống nước mưa và chống côn trùng xâm nhập tuyệt đối.
- Khay cáp (Cable Tray): Thân máng được đột lỗ thoáng khí ở đáy với mật độ tiêu chuẩn, giúp tăng khả năng thoát nhiệt cho các đường cáp động lực công suất lớn.

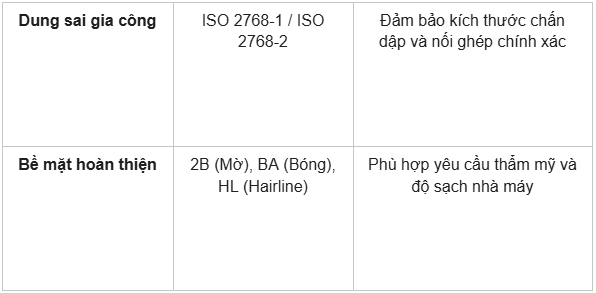

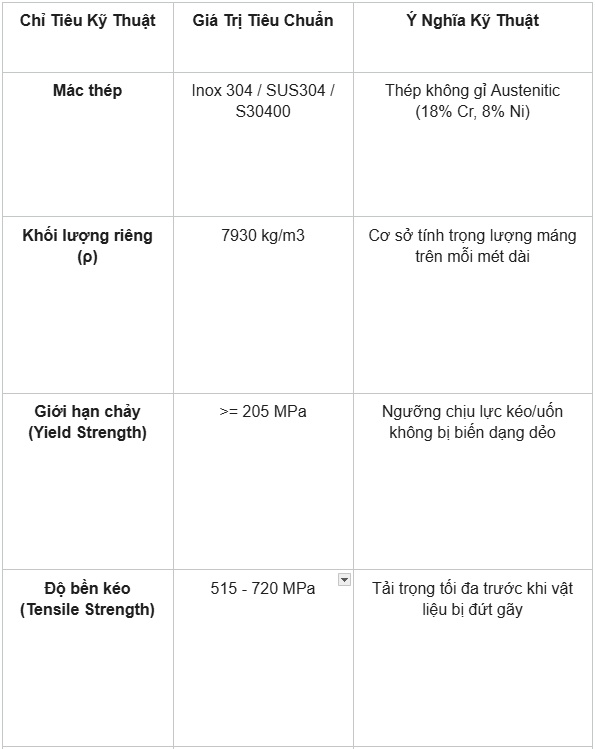

Thông số cơ lý của phôi inox 304 (SUS304)
Toàn bộ phôi thép không gỉ inox 304 sử dụng trong gia công máng cáp phải đáp ứng các tiêu chuẩn vật liệu quốc tế JIS G4305 (Nhật Bản) hoặc ASTM A240 (Mỹ):
2. Ưu điểm vượt trội của máng cáp inox 304 trong công trình
So với các dòng máng cáp bằng thép mạ kẽm nhúng nóng hay thép sơn tĩnh điện, máng cáp inox 304 sở hữu những đặc tính kỹ thuật vượt trội:
- Khả năng chống ăn mòn tuyệt đối: Thành phần chứa tối thiểu 18% Crom và 8% Niken giúp hình thành lớp màng oxit thụ động Cr2O3 chống gỉ sét bẩm sinh. Máng cáp không bị ăn mòn bởi hơi muối biển, hóa chất tẩy rửa nhẹ hay độ ẩm cao.
- Độ Bền Cơ Học & Chịu Tải Trọng Cao: Nhờ giới hạn chảy >= 205 MPa, máng cáp inox 304 không bị võng khi treo hệ thống cáp điện nặng trên khoảng cách ty treo rộng 1.5 m - 2.0 m
- An Toàn Phòng Chống Cháy Nổ (PCCC): Điểm nóng chảy của Inox 304 vượt trên 1400℃, cao hơn nhiều so với lớp mạ kẽm hay lớp sơn phủ gốc nhựa. Khi xảy ra sự cố hỏa hoạn, máng inox duy trì kết cấu đỡ cáp lâu hơn, hỗ trợ duy trì nguồn điện cho hệ thống PCCC khẩn cấp.
- Không Tốn Chi Phí Bảo Trì: Máng cáp không bị bong tróc lớp mạ hay lớp sơn theo thời gian, loại bỏ hoàn toàn chi phí bảo dưỡng, sơn lại trong suốt vòng đời dự án (30 - 50 năm)

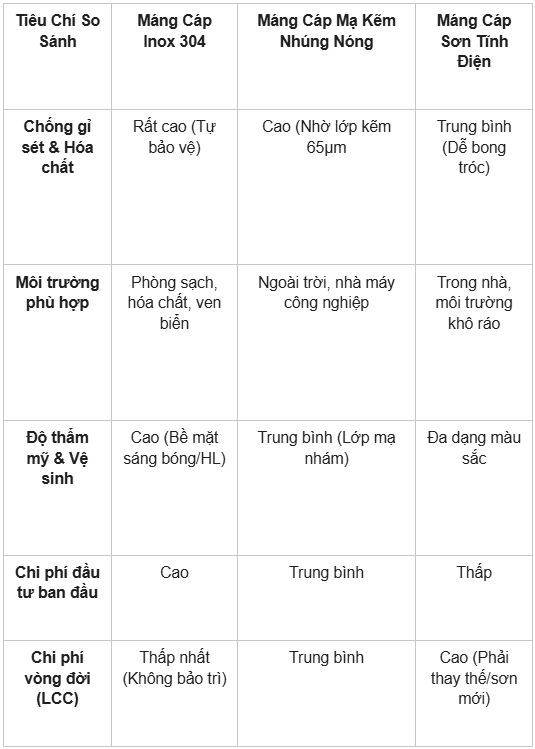

Bảng so sánh máng cáp inox 304 với các vật liệu khác:
3. Bảng quy cách chuẩn và phụ kiện sản phẩm
Để giúp kỹ sư M&E nhanh chóng tính toán khối lượng vật tư cho hồ sơ thầu, dưới đây là bảng thông số quy cách máng cáp inox 304 phổ biến cùng khối lượng lý thuyết:

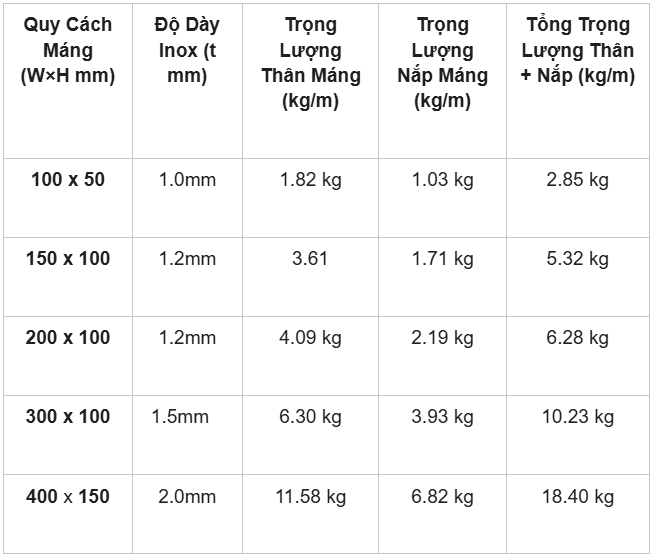

Bảng kích thước và trọng lượng lý thuyết (chiều dài tiêu chuẩn L = 2500)
Ghi chú: Trọng lượng tính toán theo khối lượng riêng phôi Inox 304 là 7930kg/m3. Chiều dài tiêu chuẩn mỗi đoạn máng là 2.5m hoặc 3.0 m tùy theo yêu cầu công trình.
Các phụ kiện máng cáp inox 304 đi kèm
Hệ thống máng cáp hoàn chỉnh bắt buộc phải có các phụ kiện chấn dập đồng bộ cùng chất liệu inox 304:
- Co ngang 90°: Chuyển hướng hệ thống máng cáp trên cùng một mặt phẳng ngang.
- Tê máng cáp: Chia nhánh hệ thống máng cáp thành 3 hướng.
- Ngã tư máng cáp (Cross - X): Chia nhánh hệ thống máng cáp thành 4 hướng
- Co đứng trong / co đứng ngoài (Inside / Outside Riser): Chuyển hướng máng cáp đi lên hoặc đi xuống theo chiều thẳng đứng.
- Nối máng cáp & quang treo Inox: Nối ghép các đoạn máng và cố định máng cáp lên trần bê tông hoặc xà gồ nhà xưởng.
4. Ứng dụng thực tế của máng cáp inox 304 trong công nghiệp
Nhờ tính kháng khuẩn, chịu hóa chất và chịu thời tiết vượt trội, máng cáp inox 304 được ưu tiên chỉ định trong các dự án công nghiệp trọng điểm:
- Nhà máy dược phẩm và thực phẩm (Tiêu Chuẩn GMP/HACCP): Yêu cầu khắt khe về độ sạch, không sinh bụi gỉ, chịu được tần suất xịt rửa hóa chất diệt khuẩn định kỳ.
- Nhà máy hóa chất, xử lý nước thải: Môi trường chứa nhiều hơi axit, kiềm nhẹ và độ ẩm cao.
- Trung tâm dữ liệu (Data Center) & bệnh viện: Đảm bảo độ tin cậy tuyệt đối cho hệ thống cáp tín hiệu, cáp quang điều khiển trung tâm.
- Công trình ven biển và cảng biển: Chống lại sự ăn mòn khốc liệt của muối biển và sương muối khí quyển.
5. Dịch vụ gia công máng cáp inox 304 uy tín tại Butraco Việt Nam
Công ty TNHH Butraco Việt Nam là đơn vị chuyên nghiệp trong lĩnh vực gia công kim loại tấm và sản xuất hệ thống thang máng cáp chất lượng cao tại Hà Nội và khu vực phía Bắc. Chúng tôi nhận sản xuất và gia công máng cáp inox 304 theo đúng bản vẽ thiết kế M&E của từng dự án.
Năng lực sản xuất tại Butraco:
- Hệ thống máy móc hiện đại: Trang bị máy cắt Laser CNC fiber công suất lớn, máy chấn CNC thủy lực đa trục đảm bảo đường cắt sắc nét, không bavia, dung sai chấn góc đạt độ chính xác cao theo chuẩn ISO 2768.
- Chất lượng phôi inox: sản phẩm máng cáp inox 304 được sản xuất từ phôi inox chính hãng có đầy đủ chứng chỉ chất lượng (CO/CQ) từ nhà máy cung cấp.
- Báo giá tận xưởng: Quá trình sản xuất khép kín tại nhà máy giúp Butraco tối ưu hóa chi phí nguyên vật liệu, mang lại mức giá cạnh tranh nhất cho các nhà thầu EPC và đơn vị M&E.
- Đáp ứng tiến độ dự án: Khả năng gia công hàng loạt với công suất lớn, đảm bảo tiến độ bàn giao vật tư tại chân công trình đúng hạn.
Quý chủ đầu tư, kỹ sư M&E và nhà thầu xây dựng có nhu cầu tư vấn kỹ thuật, gửi bản vẽ bóc tách khối lượng hoặc nhận báo giá gia công máng cáp Inox 304 tốt nhất, vui lòng liên hệ ngay với Butraco Việt Nam.
