Trong hệ thống cơ điện (MEP) của bất kỳ công trình công nghiệp hay tòa nhà thương mại nào, thang máng cáp đóng vai trò như "xương sống" bảo vệ mạng lưới dây dẫn. Tuy nhiên, nếu chỉ sử dụng các đoạn máng thẳng tiêu chuẩn, nhà thầu không thể thi công một hệ thống điện hoàn chỉnh uốn lượn theo các góc cạnh phức tạp của tòa nhà. Lúc này, phụ kiện thang máng cáp trở thành những mảnh ghép bắt buộc không thể thiếu. Việc hiểu đúng và bóc tách chuẩn xác các phụ kiện này sẽ giúp kỹ sư dự toán kiểm soát tốt chi phí và đảm bảo độ an toàn chịu lực cho toàn bộ hệ thống.
Trong thực tế thi công, đường đi của dây cáp điện liên tục phải thay đổi cao độ và hướng đi để tránh va chạm với hệ thống ống nước, ống gió hay dầm bê tông. Để làm được điều này, hệ thống cần đến nhóm phụ kiện chuyển hướng đặc thù.

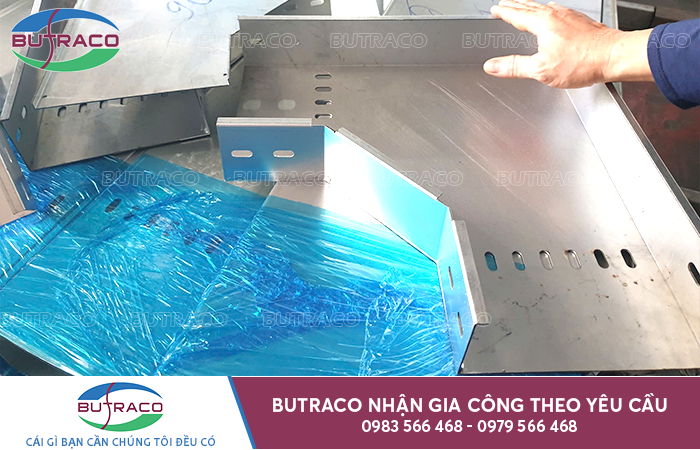

Co ngang (hay còn gọi là cút vuông 90 độ, co L) là phụ kiện được sử dụng nhiều nhất, có chức năng chuyển hướng hệ thống thang máng cáp sang trái hoặc sang phải một góc 90 độ trên cùng một mặt phẳng. Tùy thuộc vào bán kính cong (R) của cáp điện bên trong, co ngang thường được chấn gấp bo góc tròn hoặc góc vuông cứng. Việc sử dụng co ngang chuẩn xác giúp dây cáp điện không bị gãy gập, bảo vệ lớp vỏ cách điện an toàn tuyệt đối.
Ngã ba, hay còn được giới kỹ thuật gọi là Tê (T) máng cáp, có hình dáng giống chữ "T", dùng để chia hệ thống thang máng cáp từ một đường chạy thẳng ra thành hai hướng vuông góc với nhau trên cùng một mặt phẳng. Phụ kiện này được ứng dụng khi đường cáp trục chính (Trunking) cần rẽ nhánh để cấp điện vào các tủ điện phụ hoặc phân bổ vào từng khu vực sản xuất trong xưởng. Kích thước ba nhánh của Tê có thể bằng nhau hoặc thu to nhỏ (Tê thu) tùy theo tiết diện dây dẫn.
Tương tự như Tê, ngã tư (chữ Thập) dùng để chia đường dẫn cáp thành 4 hướng giao nhau (1 hướng vào, 3 hướng rẽ). Phụ kiện này thường được đặt tại các điểm giao cắt lớn trên trần hành lang của các trung tâm thương mại hoặc các nút giao trung tâm của nhà máy. Nó giúp tối ưu hóa không gian trên trần giả, gộp chung các tuyến cáp trước khi phân bổ về bốn hướng khác nhau của công trình.
Bên cạnh việc chuyển hướng, hệ thống máng điện cần được ghép nối với nhau thành một khối liền mạch và treo cố định lên trần bê tông hoặc gắn vào vách tường. Nhóm phụ kiện liên kết và gia cố sẽ quyết định độ vững chắc của toàn tuyến.
Các đoạn thang máng cáp sản xuất tại nhà máy thường có chiều dài tiêu chuẩn từ 2.5m đến 3m. Để nối liền các đoạn ngắn này lại với nhau hoặc nối máng thẳng với các phụ kiện (co, tê, ngã tư), kỹ sư bắt buộc phải dùng đến thanh nối (bát nối). Phụ kiện này là các thanh kim loại dập sẵn lỗ xỏ bu lông, ốp chặt vào hai bên thành máng. Một mối ghép tiêu chuẩn phải đảm bảo độ khít, không có khe hở, vừa giúp truyền tải lực cơ học, vừa đảm bảo tính liên tục về điện (tiếp địa) cho toàn hệ thống.

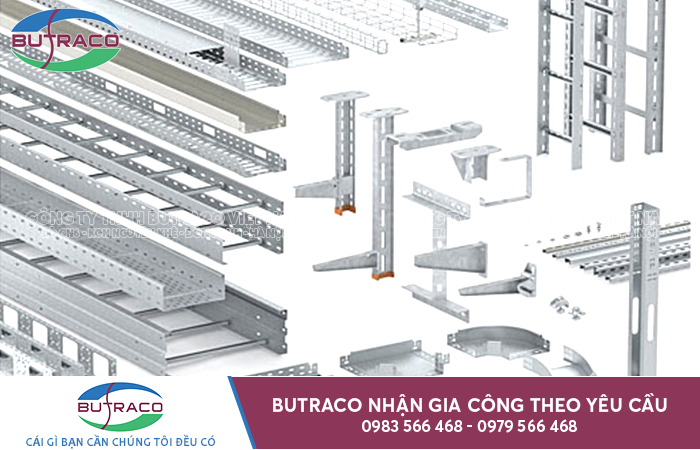

Thang máng cáp khi chứa đầy dây điện có trọng tải rất lớn. Để cố định hệ thống lơ lửng trên trần, nhà thầu phải sử dụng hệ thống quang treo đồng bộ. Một bộ quang treo tiêu chuẩn thường bao gồm: ty ren (thanh ren) bám vào trần bê tông thông qua nở đạn, kết hợp với thanh V chấn hoặc thép chữ U (Unistrut) làm giá đỡ gánh phần đáy máng. Đối với các đường cáp chạy men theo tường, hệ thống eke đỡ (giá chữ L) bắt bằng bulong neo sẽ được sử dụng để chịu tải thay cho ty ren.
Một hệ thống máng cáp chỉ thực sự an toàn và bền bỉ khi các phụ kiện đi kèm được sản xuất đồng bộ, tuân thủ các quy chuẩn khắt khe về vật liệu và công nghệ cơ khí.
Nguyên tắc bất di bất dịch trong thi công cơ điện là phụ kiện phải có cùng chất liệu và phương pháp xử lý bề mặt với thang máng cáp trục chính. Nếu máng chính sử dụng thép mạ kẽm nhúng nóng để chống ăn mòn ngoài trời, thì toàn bộ co, tê, ngã tư, bát nối và ty ren cũng phải được mạ kẽm nhúng nóng. Nếu dùng trong nhà, hệ thống sơn tĩnh điện phải đồng nhất về mã màu để đảm bảo tính thẩm mỹ cao nhất cho công trình.

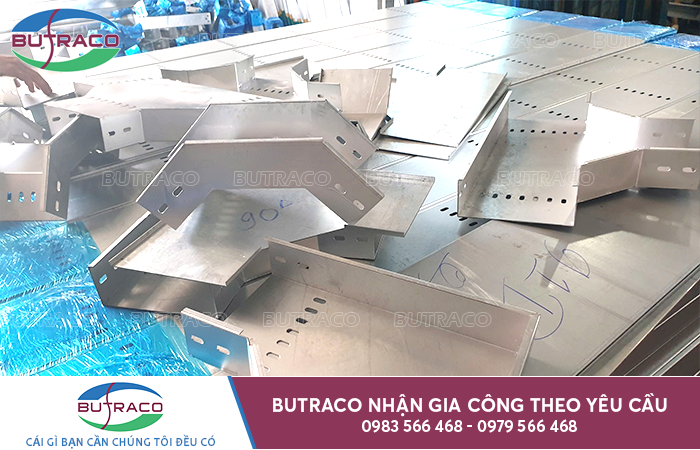

Phụ kiện máng cáp, đặc biệt là các ngã ba, ngã tư, có biên dạng rất phức tạp. Việc gia công thủ công thường dẫn đến sai số mí nối, khiến kỹ sư lắp ráp tại công trường phải dùng búa gò ép, làm biến dạng và xước lớp sơn mạ. Do đó, các đơn vị sản xuất uy tín bắt buộc phải ứng dụng máy cắt Laser và chấn gấp CNC, đảm bảo lỗ đột bu lông và mí ghép ăn khớp tuyệt đối 100%.
Sự ổn định của toàn bộ mạng lưới điện dự án phụ thuộc rất lớn vào chất lượng của các phụ kiện cơ khí đi kèm. Việc mua chắp vá phụ kiện từ nhiều nguồn không chỉ làm sai lệch dung sai lắp ráp mà còn gây rủi ro cao về chịu tải.
Công ty TNHH Butraco Việt Nam là nhà sản xuất OEM/ODM uy tín, chuyên cung cấp trọn gói thang máng cáp và phụ kiện đồng bộ cho các dự án công nghiệp. Chúng tôi tự hào sở hữu:
