Trong thiết kế và thi công kết cấu thép, việc nắm chắc các thông số như tải trọng, kích thước hay tiêu chuẩn sản xuất luôn là bước không thể thiếu. Đây cũng là lý do các bảng tra thép hộp được sử dụng rộng rãi để hỗ trợ kỹ sư, nhà thầu và đơn vị gia công đưa ra lựa chọn chính xác, hạn chế sai số trong quá trình tính toán.
Trước khi đi sâu vào các bảng tra chi tiết về quy cách, khả năng chịu lực hay tiêu chuẩn kỹ thuật, việc hiểu đúng bản chất vật liệu thép hộp và phạm vi ứng dụng của nó sẽ giúp quá trình tra cứu và lựa chọn trở nên chính xác hơn.

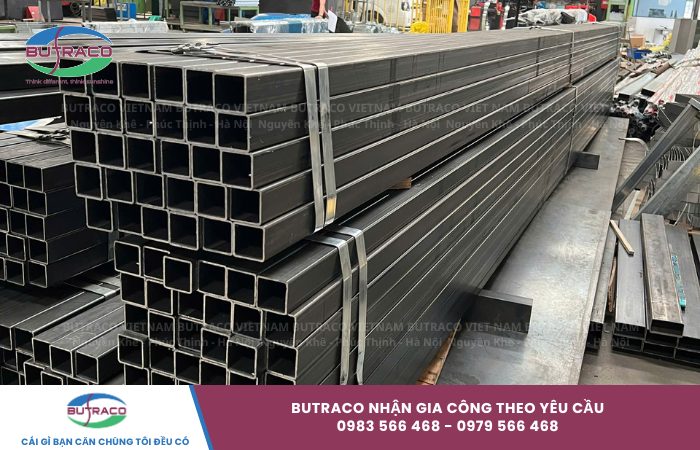

Thép hộp là loại thép kết cấu có tiết diện rỗng, thường ở dạng hình vuông hoặc hình chữ nhật, được sản xuất bằng phương pháp hàn cao tần hoặc cán định hình. Nhờ cấu trúc rỗng nhưng phân bố vật liệu hợp lý, thép hộp vừa đảm bảo khả năng chịu lực tốt, vừa giúp giảm trọng lượng tổng thể của kết cấu.
Chính đặc điểm này khiến thép hộp trở thành lựa chọn phổ biến trong các hạng mục cần độ cứng vững cao, hình thức gọn gàng và dễ gia công.
Dựa trên hình dạng tiết diện và bề mặt, thép hộp thường được phân loại như sau:
- Theo hình dạng:
- Theo bề mặt:
- Theo độ dày: từ 0.7 mm đến 6.0 mm (thậm chí lớn hơn theo yêu cầu gia công)
Mỗi loại thép hộp sẽ có bảng quy cách và bảng tra thông số kỹ thuật riêng, phục vụ cho các mục đích sử dụng khác nhau.
Nhờ tính linh hoạt cao, thép hộp được ứng dụng rộng rãi trong nhiều lĩnh vực:
Các bảng tra thông số kỹ thuật thép hộp được xây dựng nhằm hỗ trợ nhanh quá trình tính toán và ra quyết định trong thiết kế thi công, cụ thể:
Lưu ý: Các bản tra dưới đây mang tính tham khảo. Khi tính toán kết cấu chịu lực chính cần kết hợp với tiêu chuẩn thiết kế và điều kiện làm việc thực tế (nhịp, tải phân bố, liên kết, mác thép…).
Dưới đây là một số bảng tra mang tính chất tham khảo:

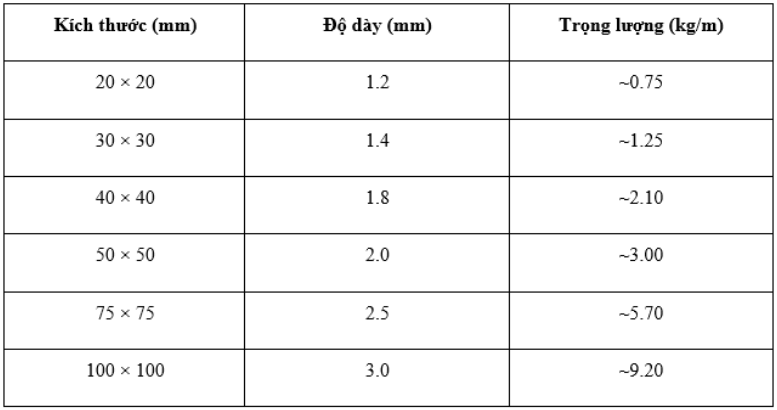

* Bảng quy cách thép hộp vuông
Bảng quy cách này thường được dùng khi lựa chọn nhanh tiết diện thép hộp cho khung, cột, dầm phụ hoặc các hạng mục cơ khí thông dụng.

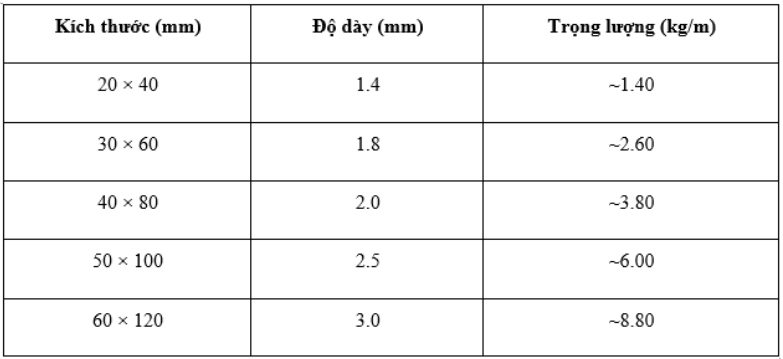

* Bảng quy cách thép hộp chữ nhật
Thép hộp chữ nhật thường được ưu tiên trong các kết cấu cần chịu uốn theo một phương chính, ví dụ như dầm, xà ngang, khung đỡ thiết bị.

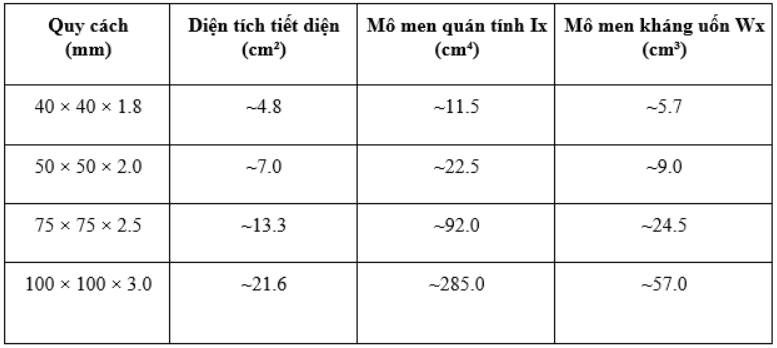

* Bảng tra thông số kỹ thuật thép hộp (tiết diện & mô men quán tính)
Các thông số này đặc biệt quan trọng khi tính khả năng chịu uốn và độ võng của thép hộp trong kết cấu.

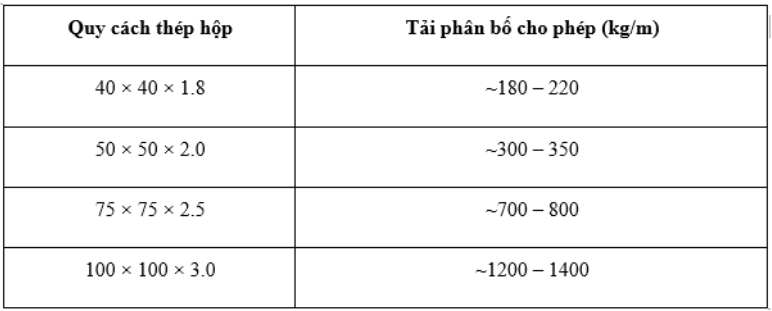

* Bảng tra khả năng chịu tải của thép hộp
Giả thiết: thép Q235/Q345, dầm đơn giản, tải phân bố đều, nhịp 3.0 m.
Bảng tra khả năng chịu lực giúp ước lượng nhanh trong giai đoạn thiết kế sơ bộ. Với kết cấu quan trọng cần tính toán chi tiết theo tiêu chuẩn hiện hành.

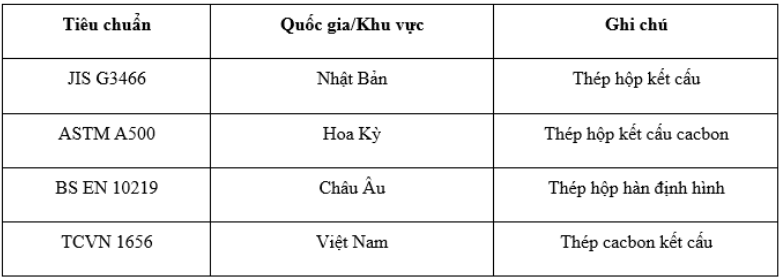

* Bảng tiêu chuẩn thép hộp
Việc đối chiếu đúng bảng tiêu chuẩn thép hộp giúp đảm bảo vật liệu đáp ứng yêu cầu vật liệu
Các bảng tra về thép hộp – bao gồm bảng tra sức chịu tải, bảng quy cách và bảng thông số kỹ thuật – đóng vai trò như “kim chỉ nam” trong toàn bộ quá trình thiết kế, dự toán và thi công công trình. Khi nắm chắc các dữ liệu này, kỹ sư và nhà thầu không chỉ lựa chọn đúng chủng loại thép cho từng hạng mục mà còn kiểm soát tốt chi phí vật tư, hạn chế tối đa rủi ro sai số về tải trọng, kích thước và chất lượng sản phẩm. Đây cũng là nền tảng quan trọng để đảm bảo tính an toàn, độ bền và hiệu quả vận hành lâu dài cho mỗi công trình.

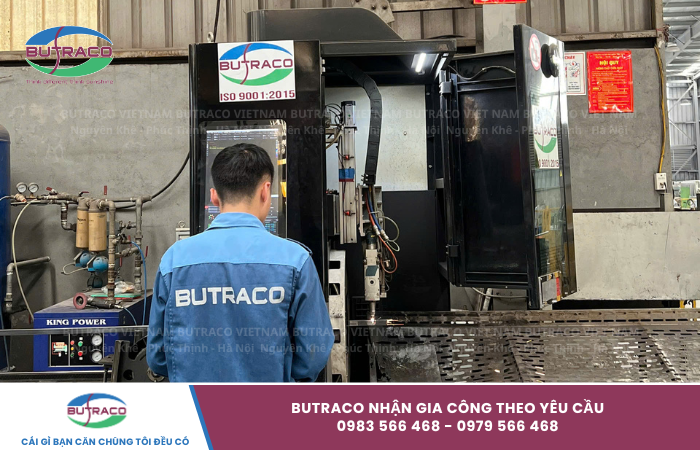

Với năng lực sản xuất và gia công cơ khí đồng bộ, Butraco nhận gia công theo yêu cầu đáp ứng linh hoạt từ cắt, chấn, đột, hàn,... đến hoàn thiện sản phẩm theo đúng thông số kỹ thuật khách hàng yêu cầu. Mỗi sản phẩm đều được kiểm soát chặt chẽ về kích thước, tải trọng và chất lượng đầu ra, giúp khách hàng yên tâm khi đưa vào thi công thực tế.
